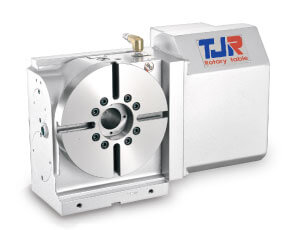

А: Для детали круглого сечения целесообразно применение 3-х кулачкового гидравлического (ручного) патрона и задней бабки (в случае обработки длинной детали) (рис.1). При выборе 3-х кулачкового токарного патрона недопустимо превышение наружного диаметра патрона над диаметром планшайбы поворотного стола.
В: Для установки обрабатываемых деталей с плоской опорной поверхностью и одновременной установки для обработки нескольких деталей с плоской опорной поверхностью, целесообразно применение двух-опорного поворотного стола с установочной плитой, с горизонтальной осью вращения, управляемого ЧПУ с пневматической или гидравлической фиксацией.
Устанавливаемая деталь не должна выступать за габариты установочной плиты по ширине, (рис.2 )

4 Предельно допустимая нагрузка

Не допускается превышение массы детали и приспособления, устанавливаемого на поворотном столе, а также превышение допустимых сил резания и крутящих моментов над параметрами, установленными производителем. То же относится и к параметрам рабочего стола станка, на котором установлен поворотный стол.

5 Предельно допустимые размеры поворотного стола и установленной обрабатываемой детали при установке на рабочий стол станка (перемещение по оси У)

Для применения поворотного стола с управлением ЧПУ, необходимо наличие соответствующей функции системы ЧПУ на обрабатывающем центре. Когда ось Y вертикально-фрезерного обрабатывающего центра находится в крайних положениях, необходимо проверить:
А: Расстояние между центральным пазом стола и металлической задвижной дверью станка, (допустимое расстояние 450 мм).
Расстояние между центральной линией поворотного стола и концом кожуха двигателя (не включая коробки для проводов) ( например, 420 мм. в модели HR255-R, как показано на рис. 3)
В: Если расстояние В меньше расстояния А, то поворотный стол точно не столкнется с металлической задвижной дверью (напр/, 420 мм меньше 450 мм, таким образом правильно выбрать HR255-R). В противном случае необходимо применение поворотного стола с меньшими габаритами (например, 346 мм только в модели HR255-R, как показано на рис. 3-1)

6 Предельно допустимые размеры поворотного стола и установленной обрабатываемой детали при установке на рабочий стол станка (перемещение по оси X)

Габариты поворотного стола и установленной обрабатываемой детали не должны выступать более чем на 100 мм с каждой стороны за габариты длины рабочего стола станка. Напр/, при длине рабочего стола станка 950 мм (рис. 4), возможно применение двухопорного поворотного стола с установочной плитой модели HR255-N, задней бабки RTH-255 и установочной плиты длиной 700 мм размер Е на рисунке) для установки обрабатываемой детали. Длина основания поворотного стола составляет 1148 мм, т.е. превышение габаритов поворотного стола над габаритами рабочего стола станка всего 198 мм, что является допустимым.

7 Рекомендации по обработке поверхностей деталей, расположенных по углом

А: При необходимости выполнения обработки на 3-х координатном вертикально-фрезерном станке с ЧПУ поверхностей деталей, расположенных под углом, обычно рассматривается вариант применения наклонно-поворотного стола (4 и 5 оси) с ручным управлением. При этом точность позиционирования обрабатываемой детали относительно невелика, так как отсчет перемещений по наклонно-поворотным осям с ручным управлением ведется без применения точных цифровых систем отсчета. Кроме этого, механизм привода наклонно-поворотных осей с ручным управлением не обладает достаточной износоустойчивостью. Более эффективна в данном случае установка поворотного стола, управляемого ЧПУ (4 ось), на наклонную плиту (угол наклона соответствует углу обрабатываемой поверхности) изготавливаемой по заказу компанией TJR (рис. 5), данное решение экономически целесообразно.
В: В случае необходимости выполнения обработки на детали 2-х и более поверхностей с различными углами, целесообразно применение наклонно-поворотного стола (4-5 оси).

8 Замечания

При применении двухопорного поворотного стола с установочной плитой (рис. 6), необходимо обратить внимание, чтобы при повороте стола при работе станка в положении перпендикулярно колонне станка, размер А (рис. 6) не превышал параметры рабочей зоны станка в этом направлении (проверка на отсутствие соударений при обработке детали, установленной на поворотном столе).

9 Требования к подготовке 3-х координатного вертикально-фрезерного станка с ЧПУ для установки поворотного стола

Система ЧПУ станка должна обеспечивать возможность управления 4 координатой (подготовка 4 оси), а также возможность внесения в систему ЧПУ дополнительного программного обеспечения для работы станка с поворотным столом. Также должен быть предусмотрен усилитель сигнала системы ЧПУ. При изготовлении станка должны быть выполнены работы по прокладке кабельных трасс от стойки ЧПУ к месту установки поворотного стола, монтируемых внутри станины станка (с последующим подключением к контроллеру ЧПУ поворотного стола при установке поворотного стола на рабочий стол станка). Должно быть предусмотрено наличие пневматической или гидравлической системы в станке (или в составе устанавливаемого поворотного стола, в зависимости от конструкции устанавливаемого поворотного стола), обеспечивающей работу поворотного стола. Также необходимо наличие дополнительных кабельных соединений и их крепления к конструкции станка, расположенных на наружной поверхности станка (рис.7). В случае отсутствия возможности системы ЧПУ станка обеспечивать управление 4 осью отдельного контроллера управления поворотным столом (рис.8). В этом случае система ЧПУ станка должна иметь возможность задействования определенного количества свободных М-функций для управления поворотным столом. Однако такой контроллер ЧПУ управления поворотным столом не предусматривает одновременной работы поворотного стола и перемещения шпиндельной бабки с инструментом, позволяя выполнять поворот стола в заданное положение, его фиксацию и последующее выполнение работ по обработке детали связанное с перемещением инструмента по осям X, Y и Z станка
