Датчики и измерительные системы

Системы измерения и обратной связи для станков с ЧПУ: датчики касания инструмента, оптические линейки и энкодеры, устройства цифровой индикации (УЦИ/DRO). Повышают точность обработки и автоматизируют контроль размеров.

Контроль инструмента и положения осей
Повышение точности и автоматизация измерений
Решения для станков с ЧПУ и модернизации

Запросить КП

Точность измерений

Продукция

Каталог датчиков и систем

Выберите измерительную систему под вашу задачу

Экспертный подбор

Как подобрать измерительную систему

На что обращает внимание инженер при выборе типа и типоразмера

Разрешение и точность

Это разные параметры: разрешение (шаг отсчёта, 5 / 1 / 0,5 / 0,1 мкм), точность (± мкм на метр, классы ±3 / ±5 / ±10) и повторяемость.

Замкнутый контур

Линейка меряет фактическое положение стола и компенсирует люфт и погрешность ШВП, а энкодер двигателя — нет (полузамкнутый контур).

Длина измерения

Длину линейки берут больше хода оси (типично 50–3000 мм). Учитывают и максимальную скорость перемещения.

Тип сигнала и протокол

Инкрементальный (TTL, 1Vpp) или абсолютный (EnDat, BiSS, Fanuc, Mitsubishi) — протокол должен совпадать со стойкой ЧПУ.

Исполнение и защита

Закрытые (герметичные, IP53–IP67, защита от СОЖ и стружки — для станков) и открытые линейки (выше точность, для измерительных машин).

Совместимость со стойкой

Систему согласуют с ЧПУ или УЦИ по интерфейсу, протоколу и питанию; для инкрементальных важны референтные метки для выхода в ноль.

Система	Что измеряет	Разрешение	Точность	Когда выбирать

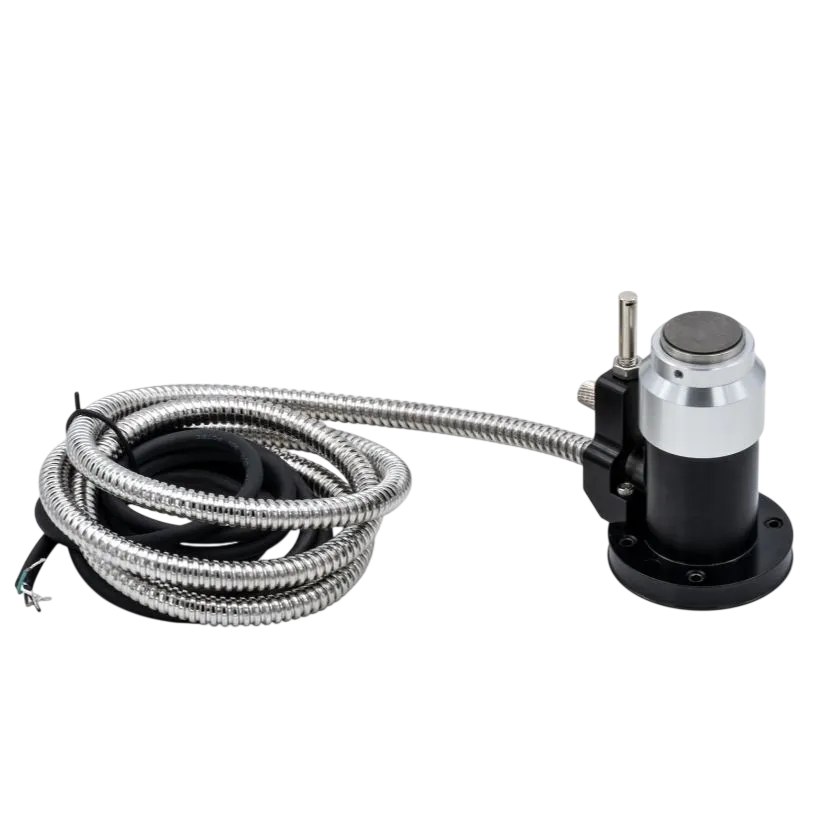

Датчик касания инструмента	Длину/поломку инструмента	≈ 1 мкм	Высокая	Автозамер инструмента на ЧПУ

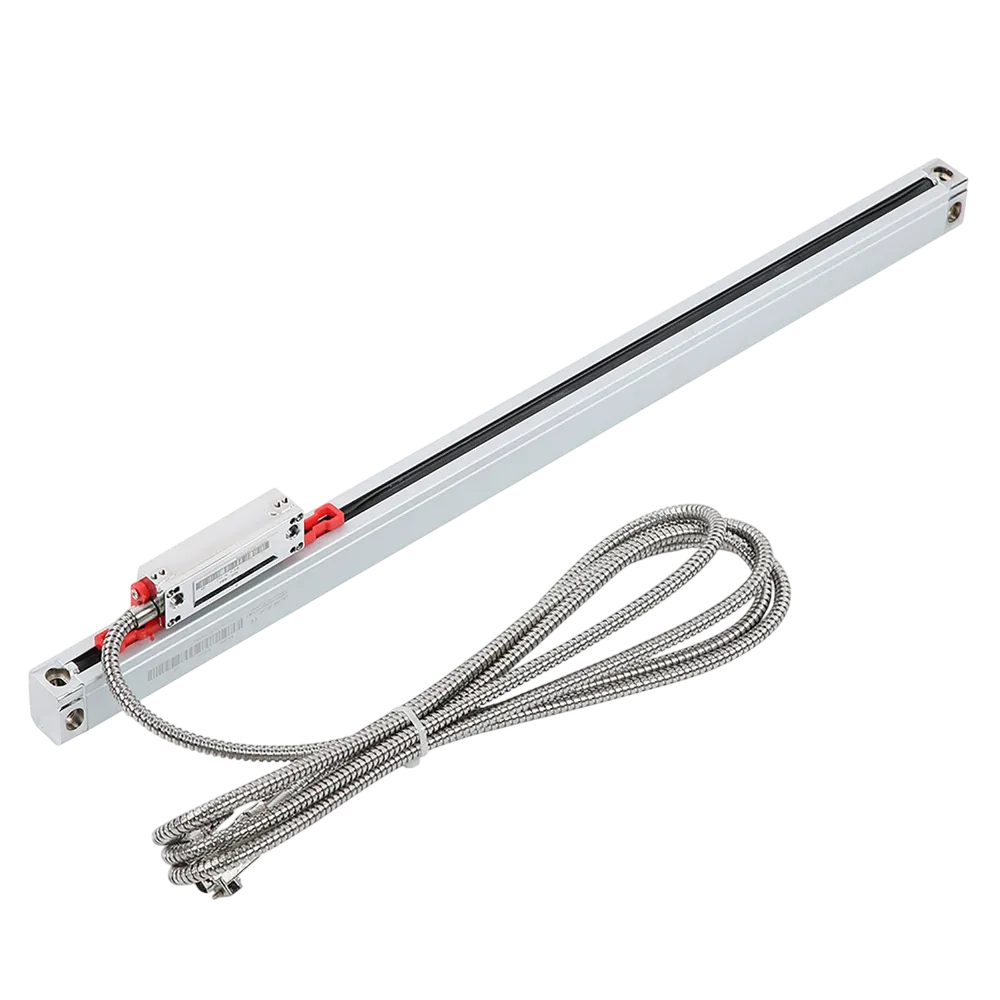

Оптическая линейка / энкодер	Положение оси	5…0,1 мкм	Высокая	Точная обратная связь по координатам
УЦИ (DRO)	Координаты (индикация)	по линейке	Средняя	Модернизация ручных станков, вывод координат

Таблица носит ориентировочный характер; точный подбор выполняется по параметрам станка и стойки ЧПУ.

Как это работает

Замкнутый и полузамкнутый контур

Зачем оси нужна оптическая линейка, если есть энкодер двигателя

Энкодер двигателя измеряет вал мотора и не видит люфт и погрешность ШВП (полузамкнутый контур). Оптическая линейка измеряет фактическое положение стола и замыкает контур по реальной координате — это и даёт высокую точность позиционирования.

Преимущества

Почему работают с нами

Полный цикл поставки оборудования — от подбора по чертежу до отгрузки со склада с гарантией и логистикой до площадки заказчика.

Запросить предложение

Доставка

Доставка оборудования осуществляется до площадки заказчика с оказанием всего спектра логистических услуг.

Оперативность

Обладая большим опытом поставок оборудования, мы помогаем заказчику решать задачи в кратчайшие сроки.

По вашим требованиям

При выполнении заказов мы стремимся максимально качественно исполнить требования заказчика.

Сжатые сроки поставок

Оборудование поставляется как со склада в Москве, так и со склада в Европе, что существенно снижает сроки поставок.

Строгий контроль

Перед отгрузкой оборудование проходит всестороннее тестирование и поставляется с предоставлением гарантии.

Процесс

Как заказать измерительную систему

От заявки до отгрузки — без лишних шагов

Оставляете заявку

Присылаете модель станка и стойки ЧПУ, длины осей и задачу.

Оставить заявку

Подбираем

Инженер подбирает точный аналог и рассчитывает стоимость.

Контролируем

Проверяем комплектность и работоспособность системы перед отгрузкой.

Доставляем

Отгрузка со склада в сжатые сроки и с гарантией.

Вопросы и ответы

Частые вопросы об измерительных системах

Зачем нужны измерительные системы на станке?

Они дают станку обратную связь по фактическому положению осей и состоянию инструмента, что повышает точность и повторяемость обработки, автоматизирует замеры и снижает брак и время на наладку.

Чем отличается датчик касания от оптической линейки?

Датчик касания измеряет длину и контролирует поломку инструмента в момент касания. Оптическая линейка (энкодер) непрерывно отслеживает положение оси и даёт обратную связь стойке ЧПУ или УЦИ.

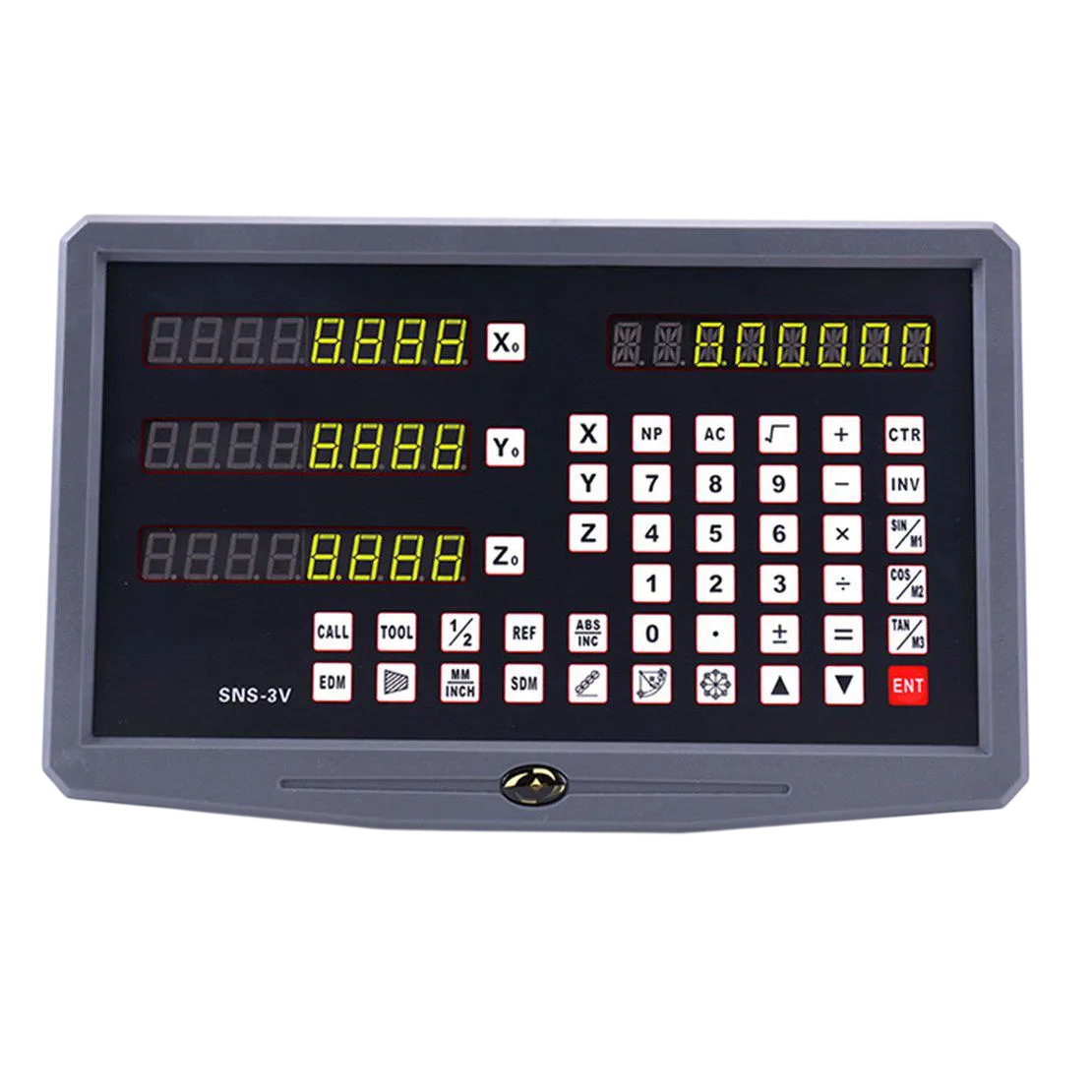

Что такое УЦИ (DRO)?

УЦИ (DRO, устройство цифровой индикации) — это прибор, который выводит на экран координаты по осям, получая сигнал от линеек или энкодеров. Чаще всего применяется при модернизации ручных и универсальных станков для удобного и точного отсчёта.

Чем абсолютный энкодер отличается от инкрементального?

Инкрементальный энкодер выдаёт приращения и требует выхода в ноль после включения. Абсолютный сразу знает точное положение оси без референсного хода. Выбор зависит от стойки ЧПУ и требований к наладке.

Как подобрать измерительную систему?

Систему подбирают по требуемому разрешению и точности, длине измерения, типу сигнала и протоколу, исполнению (закрытая/открытая, класс IP) и совместимости со стойкой ЧПУ или УЦИ. Пришлите модель станка и стойки, длины осей и задачу — подберём комплект.

Чем разрешение отличается от точности и повторяемости?

Это три разные характеристики. Разрешение — минимальный шаг отсчёта (например, 5, 1, 0,5 или 0,1 мкм). Точность — допустимая погрешность на длине (класс ±3 / ±5 / ±10 мкм на метр). Повторяемость — насколько стабильно система возвращает одно и то же значение. Мелкое разрешение само по себе не гарантирует высокую точность.

Зачем нужна линейка, если есть энкодер двигателя?

Энкодер двигателя меряет вал мотора — это полузамкнутый контур: он не видит люфт и погрешность ШВП между мотором и столом. Оптическая линейка меряет фактическое положение стола и замыкает контур по реальной координате. Поэтому для точного позиционирования на ЧПУ ставят линейку.

Чем закрытая линейка отличается от открытой?

Закрытая (герметичная) линейка спрятана в алюминиевый корпус со щётками и защищена от СОЖ, стружки и пыли (класс IP53–IP67) — это стандарт для станков. Открытая линейка не имеет корпуса и даёт более высокую точность, но требует чистой среды — её применяют на измерительных машинах и прецизионном оборудовании.

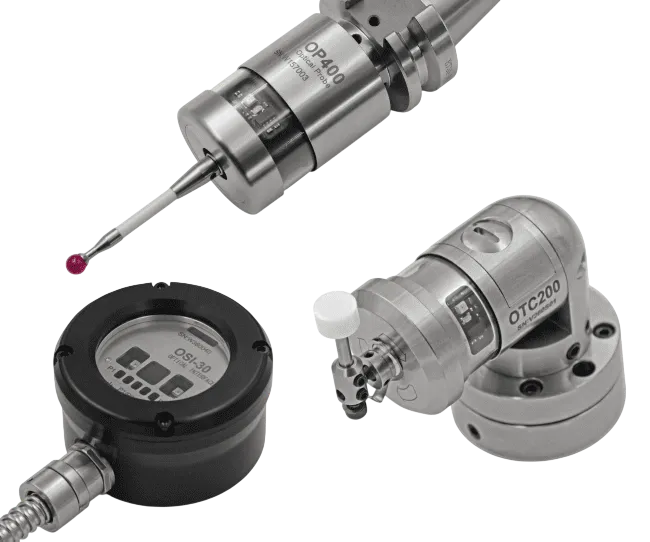

Датчик касания инструмента и щуп детали — в чём разница?

Датчик касания инструмента (tool setter) замеряет длину и диаметр инструмента и контролирует его поломку. Щуп детали (3D-щуп, workpiece probe) привязывает ноль детали и измеряет её геометрию прямо на станке. Датчики бывают контактными и лазерными (бесконтактными), а сигнал передаётся по кабелю, по радио или оптически.

Какой интерфейс и протокол выбрать под стойку?

Интерфейс должен совпадать со стойкой ЧПУ. Инкрементальные системы отдают TTL или 1 Vpp, абсолютные работают по цифровым протоколам (EnDat, BiSS, Fanuc, Mitsubishi, Panasonic). Для инкрементальных важны референтные метки, в том числе дистанционно-кодированные — они дают быстрый выход в ноль без прохода всей оси.

Датчики и измерительные системы для станков

Датчики и измерительные системы — это средства контроля и обратной связи станка: датчики касания инструмента, оптические линейки и энкодеры, устройства цифровой индикации (УЦИ/DRO). Они повышают точность обработки, автоматизируют замеры и сокращают брак.

Датчик касания инструмента автоматически замеряет длину и диаметр инструмента и контролирует его поломку, а щуп детали привязывает ноль заготовки. Оптические линейки и энкодеры дают точную обратную связь по положению осей и замыкают контур по реальной координате стола, а устройства цифровой индикации (УЦИ/DRO) выводят координаты на экран — особенно при модернизации ручных и универсальных станков.

Систему подбирают по разрешению и точности (микроны), длине измерения, типу сигнала и протоколу (TTL, 1Vpp, EnDat, BiSS), исполнению (закрытая или открытая линейка, класс защиты IP) и совместимости со стойкой ЧПУ или УЦИ. Поможем подобрать датчики, линейки и индикацию под ваш станок и стойку. Поставка со складов в Москве и Европе с доставкой по России.

Читать полностью

Часто ищут

Датчики и измерительные системы для станков с ЧПУ

Датчики и измерительные системы повышают точность станка. Они измеряют положение узлов и инструмента. Данные идут в систему управления станком. Это снижает брак и ускоряет наладку.

Измерительные системы следят за перемещением по осям. Датчики касания привязывают инструмент к детали. Оптические линейки и энкодеры дают обратную связь. УЦИ показывает координаты на экране.

Зачем нужны датчики на станке

Без измерения станок работает вслепую. Оператор тратит время на ручную привязку. Датчики делают эту работу автоматически. Это повышает точность и производительность.

Точная привязка инструмента и нуля детали.
Контроль перемещений по осям станка.
Обратная связь для системы управления.
Меньше брака и ручных операций.

Датчики нужны фрезерным и токарным станкам. Их ставят на обрабатывающие центры и автоматы. Измерительные системы работают с ЧПУ и УЦИ. Это база точной обработки.

Виды датчиков и измерительных систем

Измерительные системы различаются по назначению. Тип подбирают под станок и задачу. Ниже приведены основные виды. Каждый решает свою задачу.

Тип	Назначение
Датчики касания инструмента	Измерение длины и диаметра, привязка нуля
Оптические линейки	Измерение линейных перемещений по осям
Энкодеры	Измерение угла и линейного положения
УЦИ (DRO)	Индикация координат на дисплее

Датчик касания измеряет инструмент и привязывает ноль. Оптическая линейка даёт точное положение по оси. Энкодер считает обороты и угол вала. УЦИ собирает данные с линеек на экран.

Где применяются измерительные системы

Измерительные системы нужны разному оборудованию. Они работают на станках с ЧПУ и без. Точность измерения важна для качества детали. Системы подбирают под тип станка.

Фрезерные, токарные и сверлильные станки.
Обрабатывающие центры с автосменой инструмента.
Координатные и измерительные машины.
Станки с ручным и автоматическим управлением.

Рядом подбирают другие комплектующие для ЧПУ. Это контроллеры, приводы и кабель. Менеджер поможет собрать комплект. Всё подбирается под станок и задачу.

Купить датчики и измерительные системы

Компания предлагает купить датчики и измерительные системы для станков. В наличии и под заказ есть датчики касания, линейки, энкодеры и УЦИ. Возможна поставка под конкретный станок. Доставка по всей России, отгрузка из Москвы.

Цена зависит от типа, точности и комплектации. Возможна оплата удобным способом и гарантия. Оставьте заявку или закажите звонок. Менеджер свяжется с вами и уточнит параметры.
