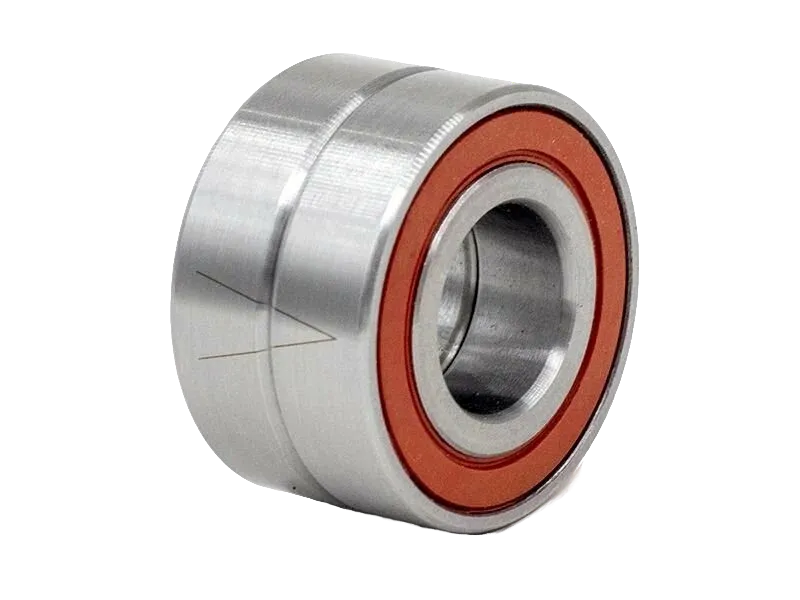

Подшипники для станков
Подшипники для шпинделей и узлов станочного оборудования: радиально-упорные (шпиндельные) и игольчатые с опорными. Радиально-упорные обеспечивают точное вращение шпинделя и воспринимают комбинированные нагрузки, игольчатые — большие радиальные при малых габаритах. Подбираем под посадочные размеры и нагрузки узла.
- Шпиндельные и опорные узлы станков
- Точное вращение и восприятие нагрузок
- Подбор по посадочным размерам и нагрузкам
Для шпинделей и узлов
Каталог подшипников
Выберите тип подшипника под характер нагрузки и требования к точности
Где применяются станочные подшипники
Узлы металлорежущего и промышленного оборудования

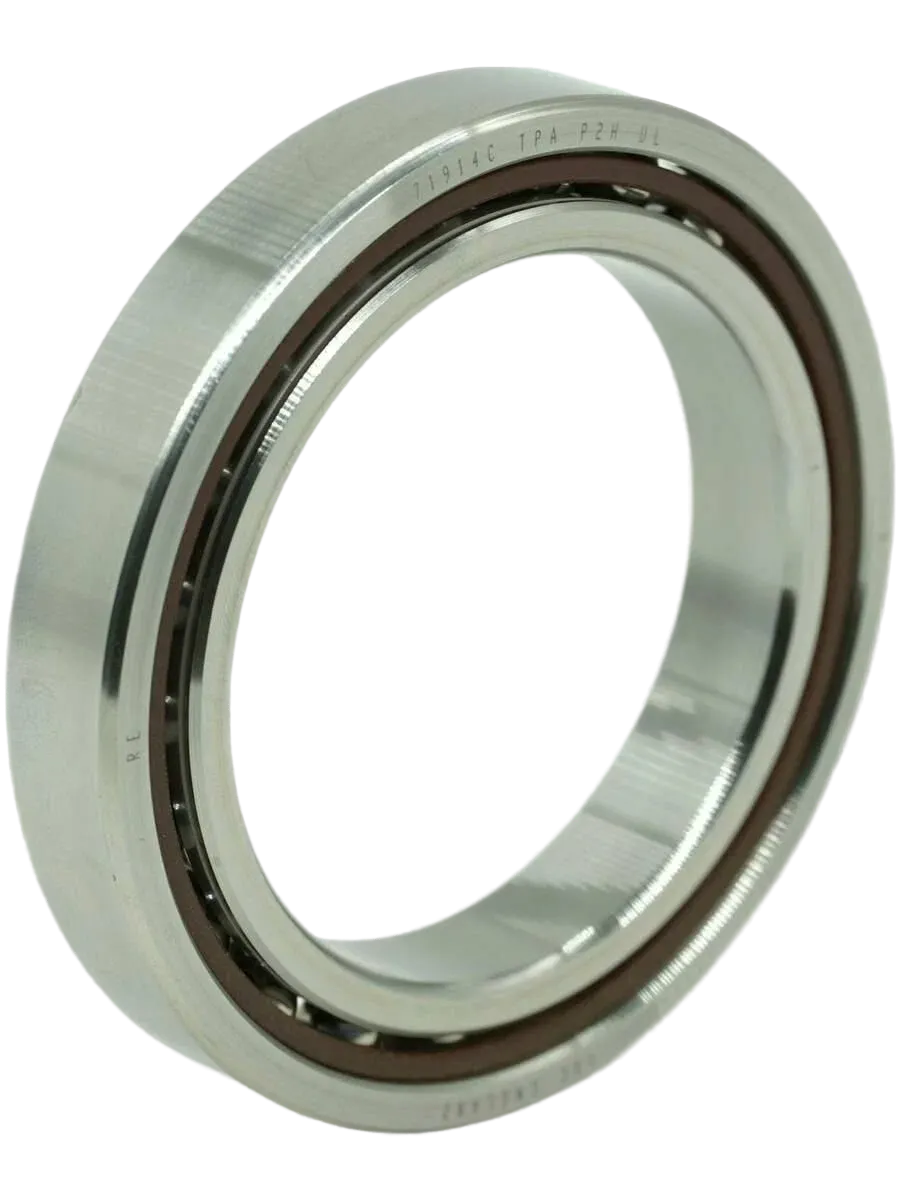

Радиально-упорные (шпиндельные)
- Шпиндельные бабки токарных и фрезерных станков
- Высокоскоростные шпиндели обрабатывающих центров
- Поворотные и делительные столы
- Прецизионные узлы, где важна точность вращения

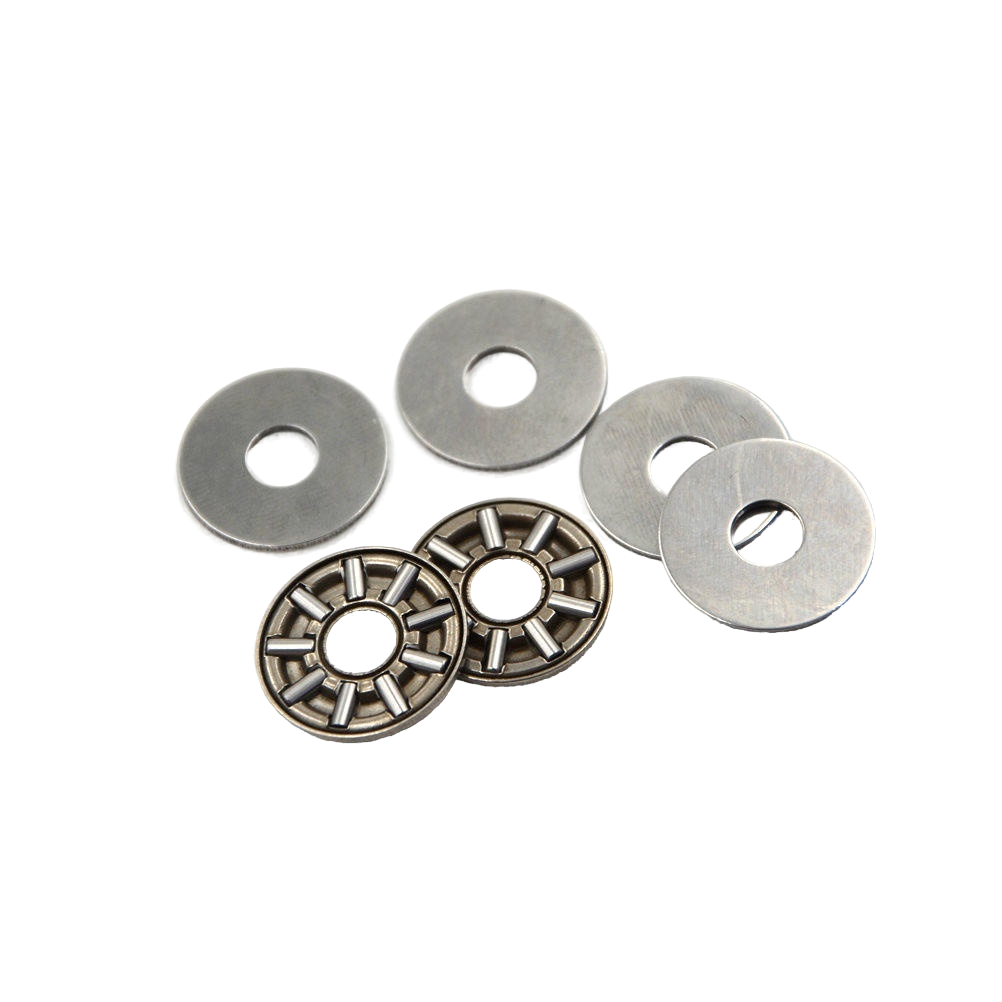

Игольчатые и опорные
- Опоры валов и промежуточные опоры
- Кулачковые и эксцентриковые механизмы
- Поддерживающие ролики и направляющие
- Компактные узлы с большой радиальной нагрузкой
Как подобрать подшипник
На что обращает внимание инженер при выборе типа и типоразмера
Посадочные размеры
Внутренний и наружный диаметры и ширина подшипника подбираются под посадки вала и корпуса.
Характер нагрузки
Оценивается соотношение радиальной и осевой нагрузок — от него зависит тип подшипника.
Частота вращения
Учитывается рабочая и предельная частота вращения шпинделя и нагрев узла.
Класс точности
Для шпинделей выбирают повышенные классы — не ниже P4, вплоть до P2. От класса зависят биение и качество обработки.
| Тип подшипника | Радиальная нагрузка | Осевая нагрузка | Точность | Когда выбирать |
|---|---|---|---|---|
| Радиально-упорный (шпиндельный) | Средняя | Умеренная | Высокая | Шпиндели, точное вращение |
| Игольчатый / опорный | Высокая | Нет | Средняя | Большая радиальная нагрузка, малые габариты |
Осевая нагрузочная способность радиально-упорного зависит от угла контакта; таблица носит ориентировочный характер, точный подбор выполняется по параметрам узла.
Что важно в шпиндельном подшипнике
Угол контакта
Чаще 15° и 25° (обозначения C и AC): меньший угол — выше обороты, больший — выше осевая жёсткость.
Схема установки и преднатяг
О-образная (спина к спине), Х-образная (лицом к лицу) или тандем. Лёгкий, средний или тяжёлый преднатяг задаёт жёсткость шпинделя.
Смазка и уплотнения
Пластичная смазка либо масляно-воздушная система на высоких оборотах; исполнения открытые или защищённые (2RZ).
Гибридные (керамические)
Шарики из нитрида кремния снижают нагрев и центробежные силы — выше предельные обороты и ресурс шпинделя.
| Серия / обозначение | Тип подшипника | Типичное применение в станке |
|---|---|---|
| 70.., 72.. (напр. 7008) | Радиально-упорные шпиндельные | Передние и задние опоры шпинделя |
| NN, NNU | Двухрядные цилиндрические роликовые | Радиально-жёсткие опоры шпинделя |
| HK, NA, NKI | Игольчатые | Компактные опоры валов с большой радиальной нагрузкой |
| KR, NUTR | Опорные (поддерживающие) ролики | Копиры, кулачковые механизмы, направляющие |
Обозначения приведены для ориентира. Подберём тип, серию и класс точности под ваш узел по образцу, чертежу или посадочным размерам.
Калькулятор подбора подшипника
Ответьте на несколько вопросов — предложим тип и отправим параметры инженеру
Предварительная рекомендация
Подскажем подходящий тип подшипника по вашим ответам. Точный подбор подтверждает инженер.
Точный подбор подтверждает инженер по посадочным размерам, нагрузкам и классу точности узла.
Как читать маркировку подшипника
Разбираем обозначение на примере шпиндельного подшипника 7008 C 2RZ P4
- 7Тип — радиально-упорный шариковый (шпиндельный).
- 008Серия и код диаметра: для кода от 04 внутренний диаметр = код × 5, то есть 08 → d = 40 мм.
- CУгол контакта 15° (AC — 25°, B — 40°).
- 2RZБесконтактные уплотнения с двух сторон (2RS — контактные, ZZ — металлические шайбы).
- P4Класс точности; чем меньше цифра — тем точнее: P0 → P6 → P5 → P4 → P2.
| Обозначение | Что задаёт | Варианты |
|---|---|---|
| Угол контакта | Баланс «обороты ↔ осевая жёсткость» | C — 15°, AC — 25°, B — 40° |
| Уплотнения | Защита от загрязнений, удержание смазки | открытый, 2RS/2RSR, 2RZ, ZZ/2Z |
| Класс точности | Биение и точность вращения | P0, P6, P5, P4, P2 |
| Преднатяг (для пар) | Жёсткость шпиндельного узла | лёгкий, средний, тяжёлый |
У разных производителей (SKF, FAG, NSK) обозначения могут отличаться. При подборе аналога ориентируйтесь на размеры и класс точности или пришлите маркировку менеджеру.
Признаки износа подшипника
Когда подшипник пора менять — на что обратить внимание
Шум и гул
Посторонний гул, скрежет или периодический стук при вращении шпинделя.
Повышенный нагрев
Узел греется сильнее обычного — признак нехватки смазки или износа.
Биение и люфт
Радиальное или осевое биение шпинделя, ощутимый люфт при покачивании.
Падение точности
Ухудшение качества поверхности и точности обработки, вибрация на резе.
При первых признаках лучше заменить подшипник — это дешевле ремонта шпинделя. Поможем подобрать аналог по образцу или размерам.
Почему работают с нами
Полный цикл поставки оборудования — от подбора по чертежу до отгрузки со склада с гарантией и логистикой до площадки заказчика.
Запросить предложениеДоставка
Доставка оборудования осуществляется до площадки заказчика с оказанием всего спектра логистических услуг.
Оперативность
Обладая большим опытом поставок оборудования, мы помогаем заказчику решать задачи в кратчайшие сроки.
По вашим требованиям
При выполнении заказов мы стремимся максимально качественно исполнить требования заказчика.
Сжатые сроки поставок
Оборудование поставляется как со склада в Москве, так и со склада в Европе, что существенно снижает сроки поставок.
Строгий контроль
Перед отгрузкой оборудование проходит всестороннее тестирование и поставляется с предоставлением гарантии.
Как заказать подшипники
От заявки до отгрузки — без лишних шагов
Подбираем
Инженер подбирает точный аналог и рассчитывает стоимость.
Проверяем
Проверяем маркировку и комплектность перед отгрузкой.
Доставляем
Отгрузка со склада в сжатые сроки и с гарантией.
Частые вопросы о станочных подшипниках
Подшипники для станков
Подшипники для станков — опоры вращения шпинделей и валов станочного оборудования. В каталоге представлены радиально-упорные (шпиндельные) подшипники и игольчатые с опорными — для разных нагрузок и требований к точности.
Радиально-упорные подшипники воспринимают комбинированные радиально-осевые нагрузки и обеспечивают высокую точность вращения шпинделя; их часто устанавливают в паре или комплекте. Игольчатые и опорные подшипники компактны и рассчитаны на большие радиальные нагрузки при малой высоте.
Подшипник подбирается по посадочным размерам, характеру нагрузок, частоте вращения и классу точности. Поможем подобрать подшипник под ваш узел по образцу, чертежу или размерам. Поставка со складов в Москве и Европе с доставкой по России.
Подшипники для станков с ЧПУ
Подшипник — это опора вращающегося вала. Он снижает трение и держит нагрузку. От подшипника зависит точность и ресурс узла. Станочные подшипники работают в шпинделях и опорах.
Подшипники для станков несут радиальную и осевую нагрузку. Они держат вал ровно и без биения. Подшипники для шпинделя дают высокую точность. Это база точной обработки на ЧПУ.
Зачем нужны качественные подшипники
Изношенный подшипник даёт биение и вибрацию. Это снижает точность и качество детали. Качественный подшипник держит вал ровно. Он продлевает срок службы станка.
- Опора вала с низким трением.
- Восприятие радиальной и осевой нагрузки.
- Высокая точность вращения шпинделя.
- Долгий срок службы узлов станка.
Подшипники для ЧПУ нужны шпинделям и опорам. Их ставят на ШВП, валы и ролики. Тип подбирают под нагрузку и обороты. Это важный элемент привода.
Виды подшипников для станков
Подшипники различаются конструкцией и назначением. Тип подбирают под нагрузку и точность. Ниже приведены основные виды. Каждый решает свою задачу.
| Тип | Назначение |
|---|---|
| Радиально-упорные (шпиндельные) | Опоры шпинделя, высокая точность и обороты |
| Игольчатые | Компактные опоры с высокой нагрузкой |
| Опорные ролики | Опоры роликов и кулачковых механизмов |
Радиально-упорный подшипник держит радиальную и осевую силу. Игольчатый подшипник компактен и нагружен. Опорный подшипник работает в роликовых узлах. Шпиндельный подшипник даёт точность.
Купить подшипники для станков
Компания предлагает купить подшипники для станков с ЧПУ. В наличии и под заказ есть радиально-упорные, игольчатые и опорные. Возможна поставка под нужный размер. Доставка по всей России, отгрузка из Москвы.
Цена зависит от типа, размера и точности. Возможна оплата удобным способом и гарантия. Оставьте заявку или закажите звонок. Менеджер свяжется с вами и уточнит параметры.
