Фрезерные головки VARNSDORF TOS

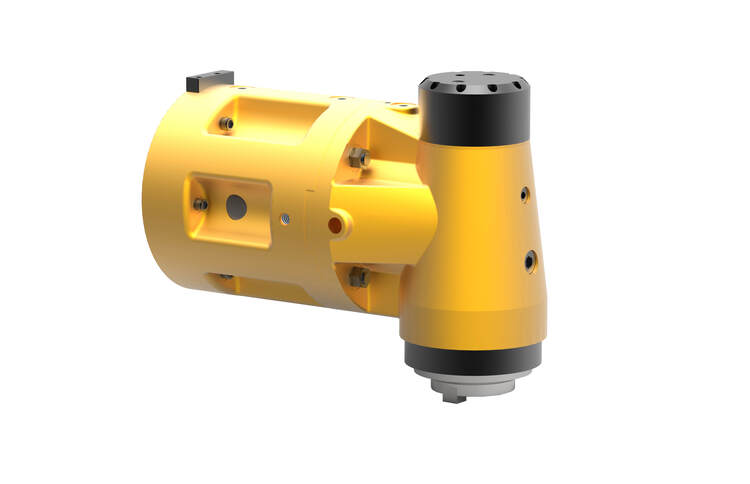

HPR 50

Угловая фрезерная головка, позиционируемая вручную, HPR 50 состоит из двух компактно соединенных основных частей с возможностью их взаимного поворота для достижения необходимого положения шпинделя головки.

количество осей: 1
обороты (мин-1): 3 000
мощность (кВт): 25
момент (Нм): 1 200
позиционирование: вручную
масса (кг): 200

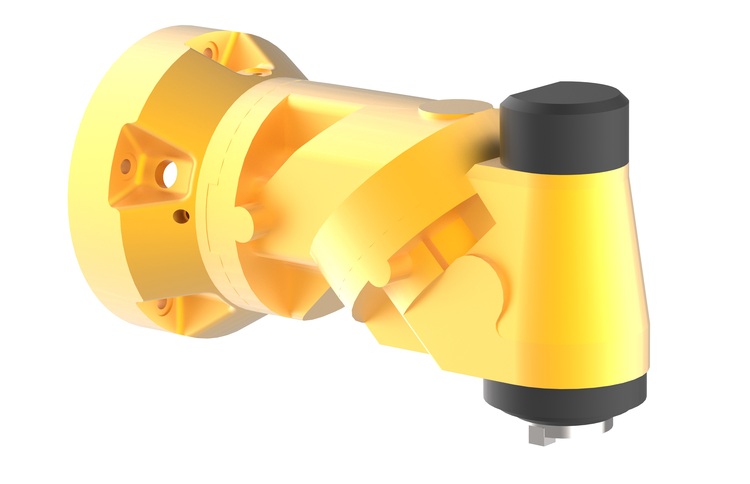

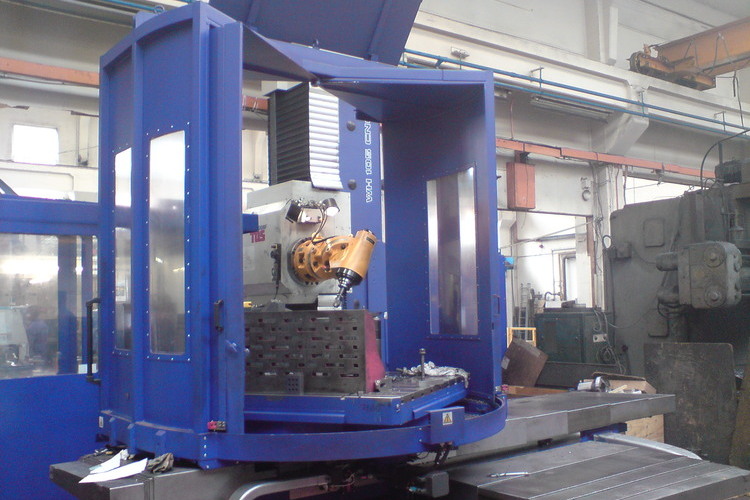

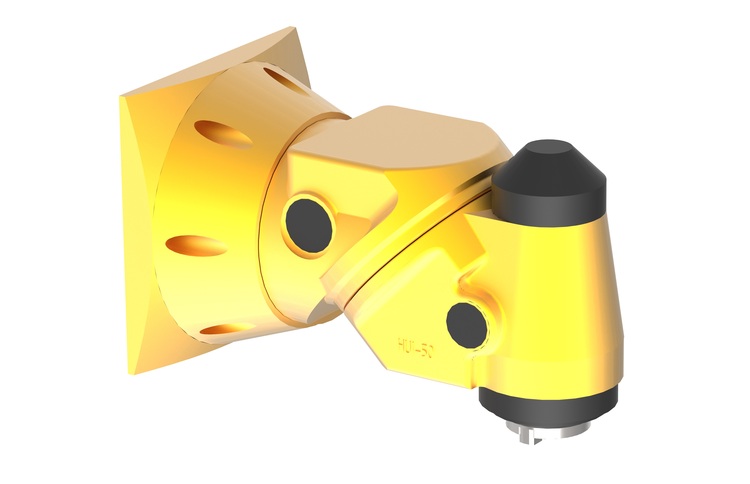

HUR 50

Универсальная фрезерная головка, позиционируемая вручную, HUR 50 состоит из трех компактно соединенных основных частей с возможностью их взаимного поворота для достижения необходимого общего положения рабочего шпинделя головки. Углы поворота устанавливаются с приращением 0,1° на периметрических шкалах, имеющих нониус. Для установки частей головки в 8 основных положениях (в вертикальной плоскости - 4x90°, в наклонной плоскости - 2x180°).

количество осей: 2
обороты (мин-1): 3 000
мощность (кВт): 20
момент (Нм): 1 000
позиционирование: вручную
масса (кг): 330

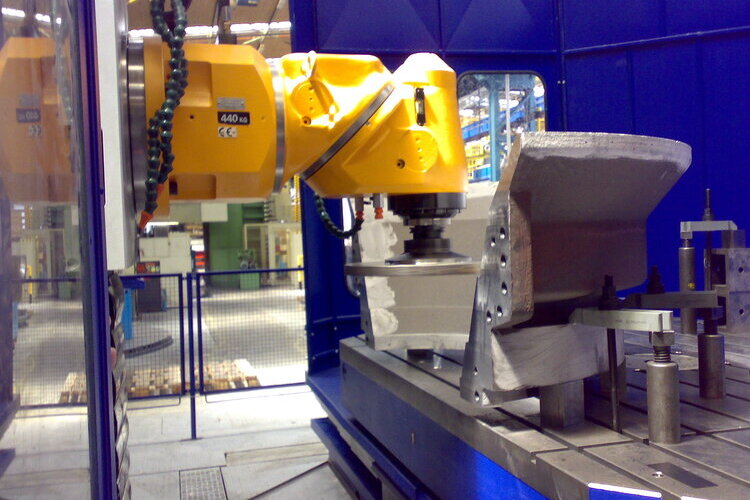

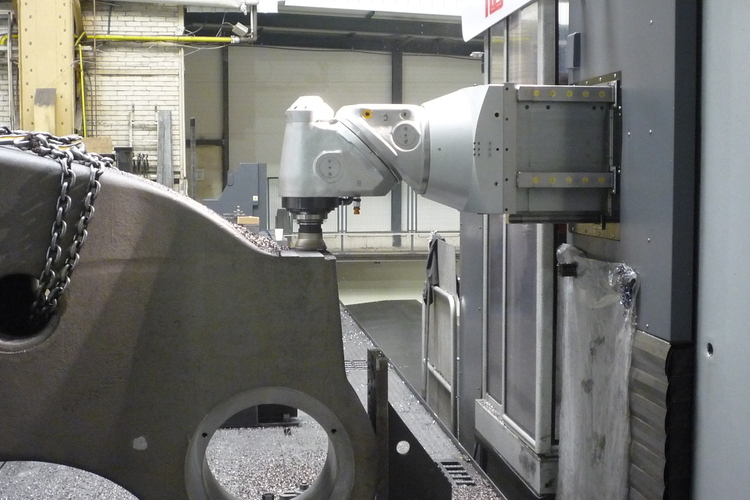

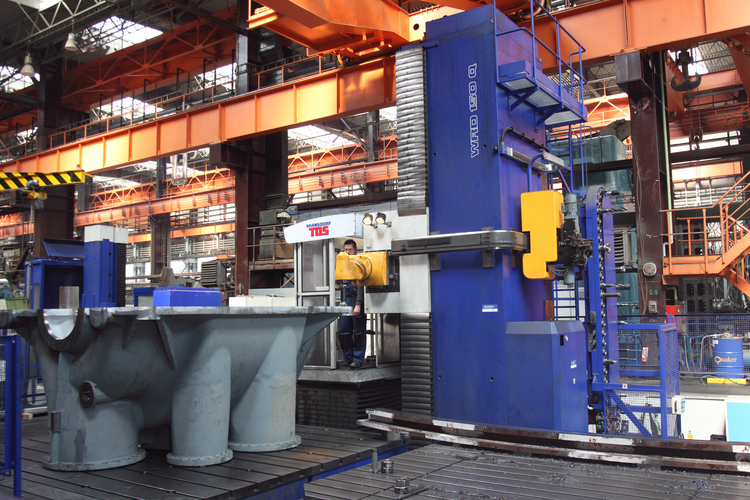

HUI 50

Фрезерная головка HUI 50 автоматически индексируется в обеих плоскостях по 2,5° и позволяет повысить эффективность при повороте шпинделя головки относительно ортогональной системы координат.

количество осей: 2
количество осей: 2
мощность (кВт): 32
момент (Нм): 1 000
позиционирование: index 2,5°
масса (кг): 440

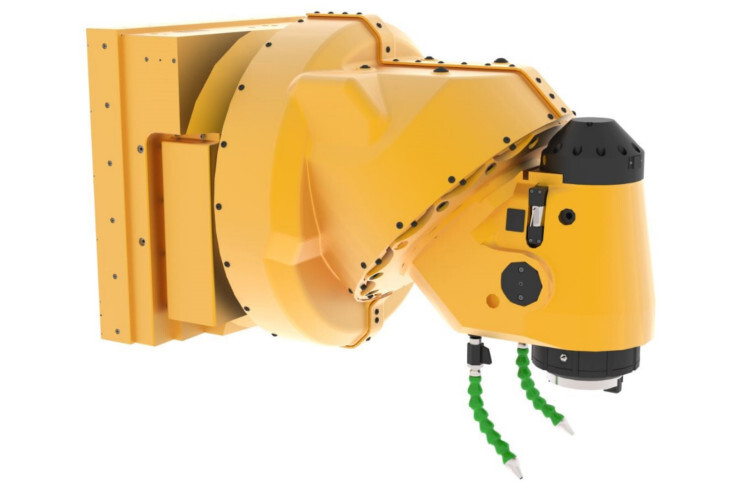

HUF 50

Универсальная непрерывно позиционируемая фрезерная головка HUF 50 используется в качестве специальной технологической принадлежности для станков TOS VARNSDORF a.s. Фрезерную головку HUF 50 можно позиционировать по двум плоскостям по 0,001°.

количество осей: 2
обороты (мин-1): 3 000
мощность (кВт): 28
момент (Нм): 1 000
позиционирование: 2x 0,001°
масса (кг): 600

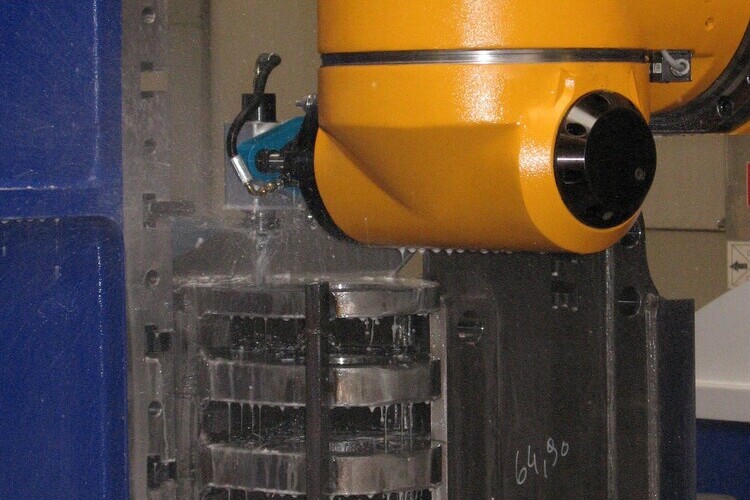

HUF 50

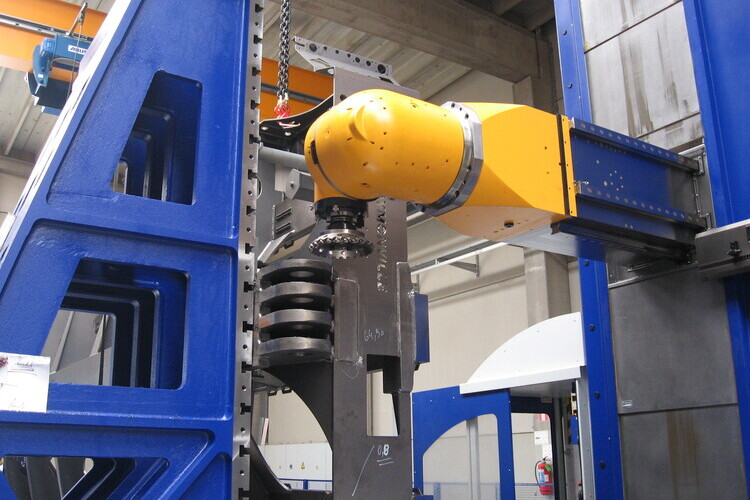

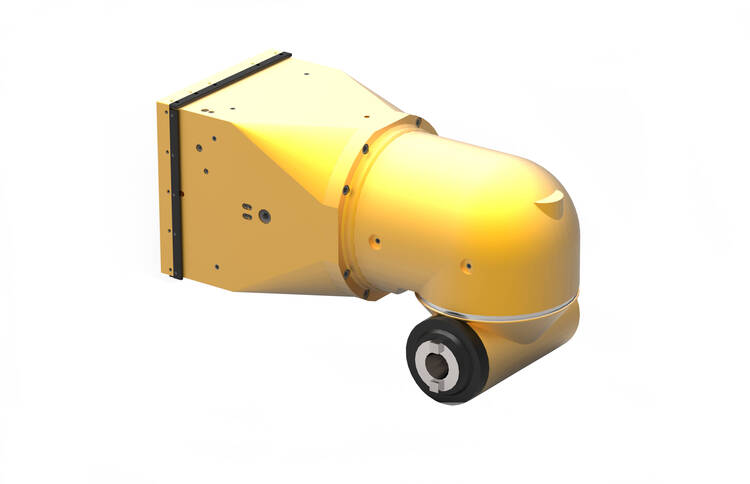

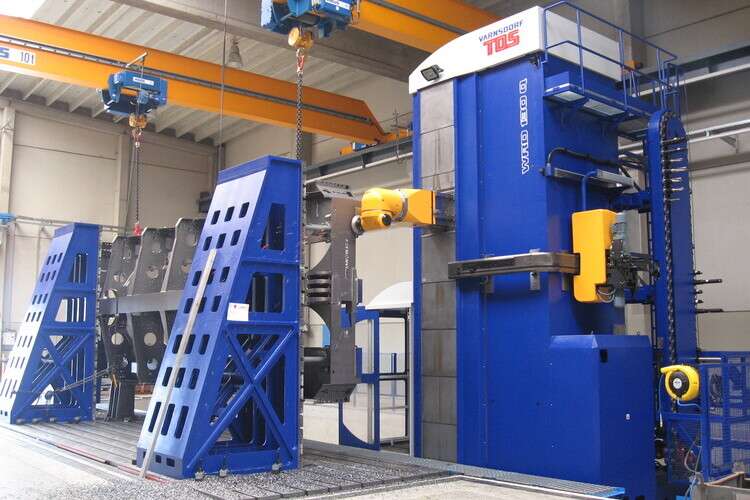

Фрезерная головка ортогональная, автоматически индексируемая HOI 50 состоит из трех компактно соединенных основных частей с возможностью их взаимного поворота по осям А и С для достижения необходимого общего положения шпинделя головки. Позиционирование поворотных частей обеспечивается механическим приводом от шпинделя станка и позволяет позиционирование ±185° по оси C, ±120° по оси A.

количество осей: 2
обороты (мин-1): 4 000
мощность (кВт): 37
момент (Нм): 1 200
позиционирование: index 1°
масса (кг): 1 100

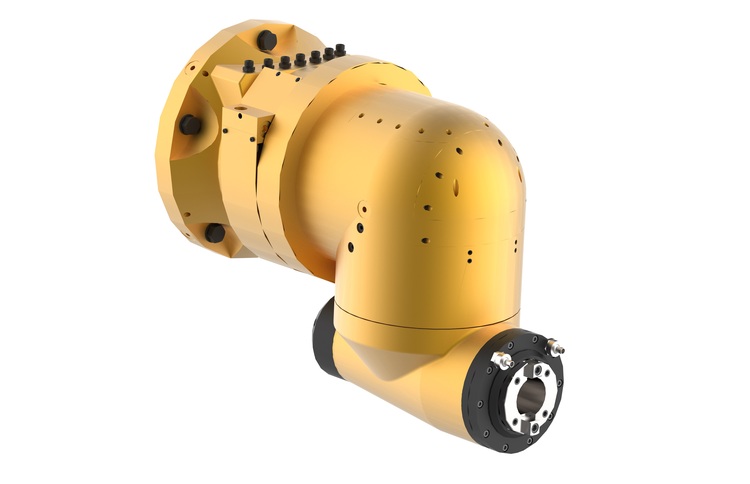

HOIL 50

Головка ортогональная, автоматически индексируемая, легкая HOIL 50 концептуально аналогична фрезерной головка HOI 50.

количество осей: 2
обороты (мин-1): 3 000
мощность (кВт): 25
момент (Нм): 1 000
позиционирование: index 1°
масса (кг): 450

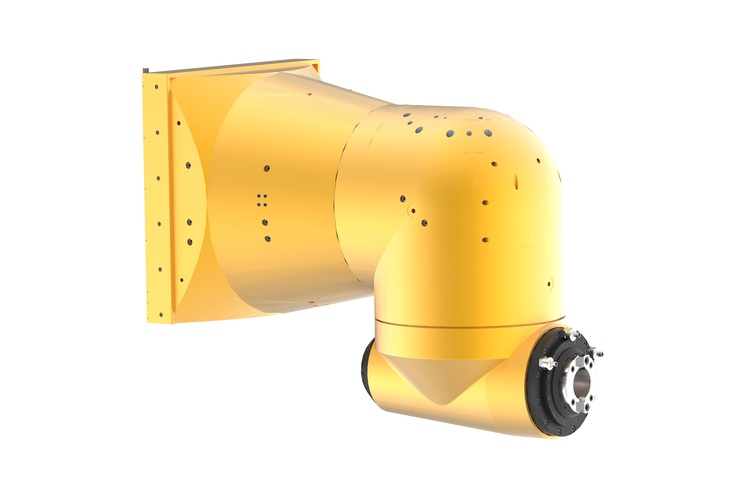

HOIT 50

Двухосная фрезерная головка ортогональная тяжелая HOIT 50 используется в качестве специальной технологической принадлежности, главным образом, для станков серии WRD 180 H.

количество осей: 2
обороты (мин-1): 2 000
мощность (кВт): 50
момент (Нм): 2 500
позиционирование: index 1°
масса (кг): 1 100

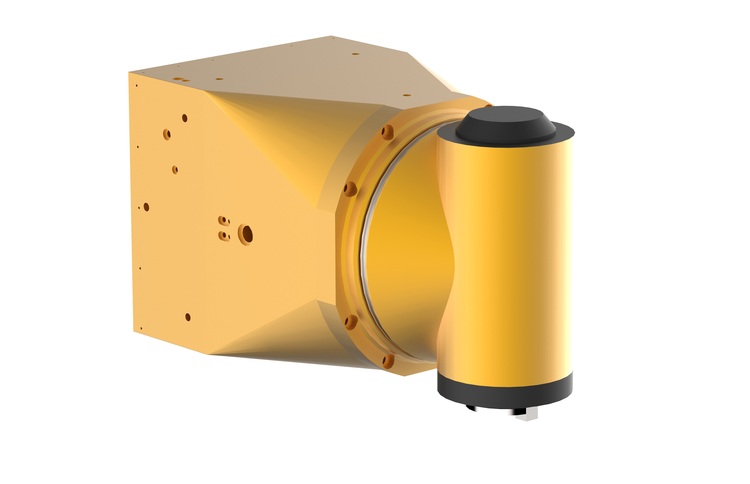

HPI 50

Угловая фрезерная головка позиционируемая по 1°.

количество осей: 1
обороты (мин-1): 4 000
мощность (кВт): 37
момент (Нм): 1 200
позиционирование: index 1°
масса (кг): 600

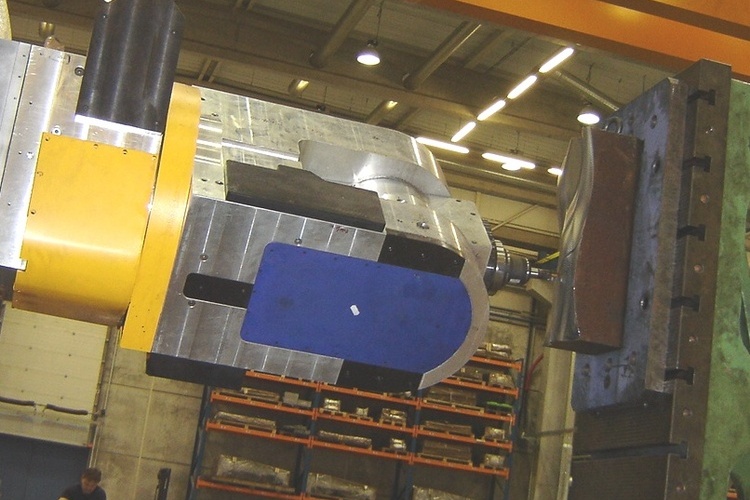

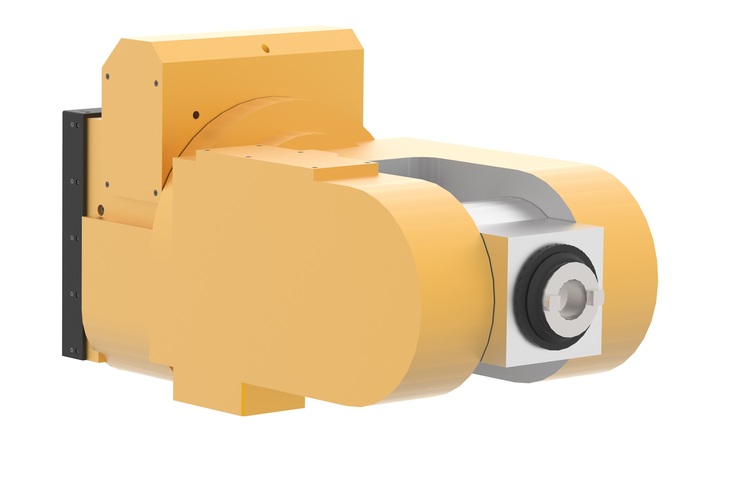

HV/V

Головка состоит из трех компактно соединенных основных частей с возможностью их взаимного поворота по осям А и С. Взаимное движение этих частей обеспечивается отдельными сервоприводами, позволяющими выполнять непрерывное позиционирование в полном диапазоне поворота и плавное движение обеих осей при обработке.

количество осей: 2
обороты (мин-1): 3 500
мощность (кВт): 22
момент (Нм): 500
позиционирование: index 0,001°
масса (кг): 800
