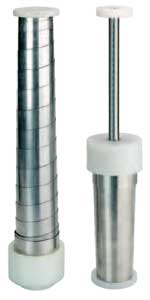

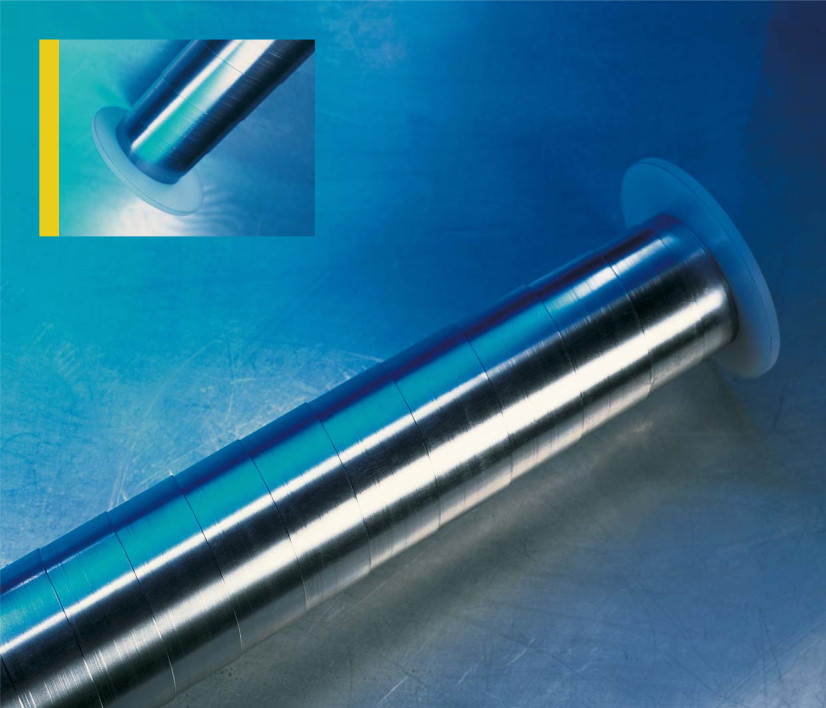

Телескопические пружины Hestego
Мы предлагаем новую генерацию высоко исполнительных телескопических пружин hestego
Преимущества телескопических пружин
Технические данные телескопических пружин Hestego
Для стандартных телескопических пружин используется стальная пружинная лента с высокой твёрдостью (55–58 твёрдости по Росквеллу) и прочностью до 1800 Н/м2. Толщина стальной ленты находится в пределах от 0,2 до 1,0 мм. Если телескопические пружины будут регулярно подвергаться действию охлаждающей жидкости с высоким содержанием воды, уместно применение телескопических пружин из нержавеющей стали. Телескопические пружины из нержавеющей стали создают ограниченные пружинящие силы, поэтому их нельзя изготовить во всех размерах. Оптимальные производственные условия достигаются при помещении в масляную (жирную) среду. Для мелких частиц и пыли альтернативным способом используются складные меха. Телескопические пружины обыкновенно используются при скорости до 40 м/мин.
Уход и очистка
Спиральные пружины не требуют ухода. Рекомендуем очищать их в зависимости от степени загрязнения, а после этого нанести слой масла.
Установка и продолжительность эксплуатации
Телескопические пружины имеют разное растяжение в зависимости от их размещения.
I. Горизонтальное положение – Горизонтально устанавливаемые пружины используются при особенно равномерном режиме с расчётом, что будет большое перекрытие отдельных витков. Из этого истекает, что провисание, особенно в пружинах с большой длиной растяжимости будет снижено и произойдёт улучшение поперечной стабильности пружин. При горизонтальной насадке рекомендуется пружину направлять таким образом, чтобы стружки отлетали от наибольшего диаметра пружины к наименьшему диаметру.
II. Вертикальное положение – При вертикальной установке пружин можно достичь значительно большей длины растяжения, чем при горизонтальной насадке. Вертикальные пружины имеют большую силу растяжения, которая обеспечивает превосходную работу пружины. Для вертикальной насадки рекомендуем размещение большого диаметра пружины на верхнем фланце.
Фланцы
Для установки телескопических пружин на обоих концах пружин необходимы простые центрирующие фланцы. Фланцы должны обеспечивать свободное движение пружин таким образом, чтобы пружины не заедались во фланце. При сжатии и растягивании пружина во фланце поворачивается. Пружины не должны быть с фланцем склепаны, свинчены или другим образом намертво соединены.

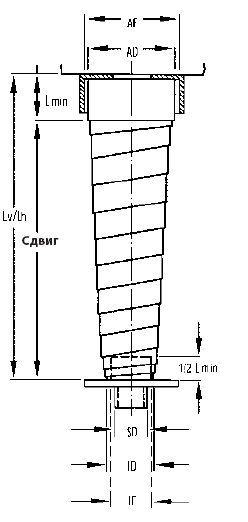

Условные обозначения сокращений
SD | Максимальный внешний диаметр закрытой части |
ID | Внутренний диаметр спиральной пружины |
IF | Внутренний диаметр центрирующего фланца (ID – 2 мм) |
AD | Внешний диаметр спиральной пружины (±2 мм) |
AF | Внутренний диаметр большого центрирующего фланца (AD +4 мм) |
Lh | Максимальное растяжение при горизонтальном использовании |
Lv | Максимальное растяжение при вертикальном использовании |
BB | Ширина используемой ленты (соответствует Lмин) |
n | не поставляется |
Все размеры приведены в мм.
