Зажимные системы Hestego

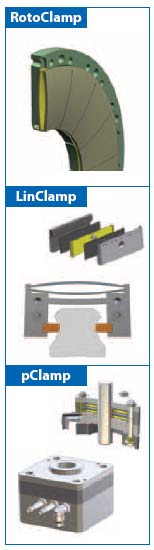

Речь идет о пневматической зажимной или тормозной системе высшей мощности и момента. Зажим совсем безопасный и в случае пневматического отказа он остается действенным. Зажимные системы hestego нового поколения достигают и даже превышают величины гидравлического зажима. Они испытаны и одобрены для больше чем 1 миллиона зажимных циклов (статические условия).
Перечень моделей

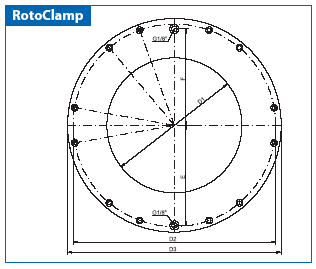

RotoClamp освобожден:
Камера созданная между двумя круглыми мембранами из пружинной стали заполнена сжатым воздухом и стены мембран должны выгнуться вон. Этот прогиб вместе с обеспечением аксиально сбалансированной щели вокруг внутреннего диаметра каждого мембранного набора позволяет зажиму передвинуться в его первоначальное (ослабленное) положение. Вал сейчас освобожден для движения без сопротивления в этом увеличенном внутреннем диаметре. Увеличение диаметра приблизительно с 0,2 мм по 100 мм внутреннего диаметра и 0,3 мм выше этого размера.
RotoClamp включен:
Камера между двумя круглыми мембранами лишена сжатого воздуха. Вследствие естественной тенденции мембран вернуться в их первоначальное положение, зажимная поверхность вновь коснется вала. В этом положении мембранные пружины только немножко выгнуты. Зажимное усилие опять повысится впуском сжатого воздуха во внешние камеры.
Перечень моделей RotoClamp
| Тип | Ø D1 (мм) +0,02 +0,03 |
Ø D2 (мм) ±0,1 |
Ø D3 (мм) | E (мм) | F (мм) | Зажимный момент пружины сталь-сталь (Nм) |
Зажимный момент с добавочным воздухом (Nм) |
| RC 50 S | 50 | 134 | 145 | 63,50 | 67,50 | 100 | 180 |
| RC 60 S | 60 | 144 | 155 | 68,50 | 72,50 | 190 | 350 |
| RC 70 S | 70 | 154 | 165 | 73,50 | 77,50 | 190 | 350 |
| RC 80 S | 80 | 164 | 175 | 78,50 | 82,50 | 250 | 450 |
| RC 90 S | 90 | 174 | 185 | 83,50 | 87,50 | 315 | 570 |
| RC 100 N | 100 | 210 | 228 | 103 | 103 | 400 | 700 |
| RC 120 N | 120 | 230 | 248 | 113 | 113 | 560 | 1000 |
| RC 140 N | 140 | 250 | 268 | 123 | 123 | 760 | 1400 |
| RC 160 N | 160 | 270 | 288 | 133 | 133 | 1000 | 1800 |
| RC 180 N | 180 | 290 | 308 | 137 | 143 | 1250 | 2300 |
| RC 200 N | 200 | 310 | 328 | 147 | 153 | 1550 | 2800 |
| RC 220 N | 220 | 330 | 348 | 157 | 163 | 1850 | 3400 |
| RC 240 N | 240 | 350 | 368 | 167 | 173 | 2250 | 4000 |
| RC 260 N | 260 | 370 | 388 | 177 | 183 | 2600 | 4700 |
| RC 280 N | 280 | 390 | 408 | 187 | 193 | 3000 | 5400 |
| RC 300 N | 300 | 410 | 428 | 197 | 203 | 3500 | 6200 |
| RC 320 N | 320 | 430 | 448 | 207 | 213 | 3900 | 7000 |
| RC 340 N | 340 | 450 | 468 | 217 | 223 | 4300 | 7800 |

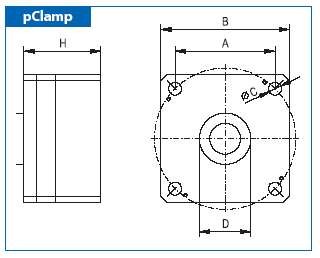

pClamppClamp освобожден:
Сжатый воздух приводится в камеры между мембранами из пружинной стали. Пружинные плиты эластически деформируются, сокращаясь в радиальном направлении. У пружинных плит щели на внутреннем диаметре. Это вызывает увеличение внутреннего диаметра и освобождение вала.
pClamp включен:
Давление между мембранами из пружинной стали освобождено. Пружинные плиты возвращаются в их нормальное положение вследствие пружинного усилия, прижимая зажимную трубку со щелями к валу, вследствие чего происходит зажим.

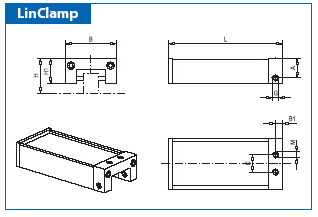

LinClampLinClamp освобожден:
Камера между двумя мембранами из пружинной стали заполнена сжатым воздухом. Вследствие того происходит эластическая деформация и горизонтальная усадка пружинных плит. Зажимный корпус растягивается поперек линейного рельса и тележка освобождена.
LinClamp включен:
Воздух в камере между двумя мембранами освобожден и мембраны возвращаются в параллельное положение. Зажим в этой точке растягивается и сокращается поперек тормозных блоков, вследствие чего произойдет зажим рельса.
| Величина проводки | L | B | H | H1 | A | B1 | C | G | M | мин. зажимный момент |
| 25 | 117,5 | 48 | 40 | 25 | 15 | 6 | 20 | M5 | M6 | 1 400 N |
| 35 | 156,5 | 70 | 55 | 35 | 22 | 10 | 24 | 1/8“ | M8 | 2 800 N |
| 45 | 176,5 | 86 | 70 | 42 | 25,5 | 10 | 26 | 1/8“ | M10 | 4 000 N |
| 55 | 202,5 | 100 | 80 | 49 | 27 | 12,5 | 30 | 1/4“ | M12 | 6 000 N |
| 65 | 259,5 | 126 | 100 | 64 | 38 | 15 | 40 | 1/4“ | M12 | 10 000 N |
