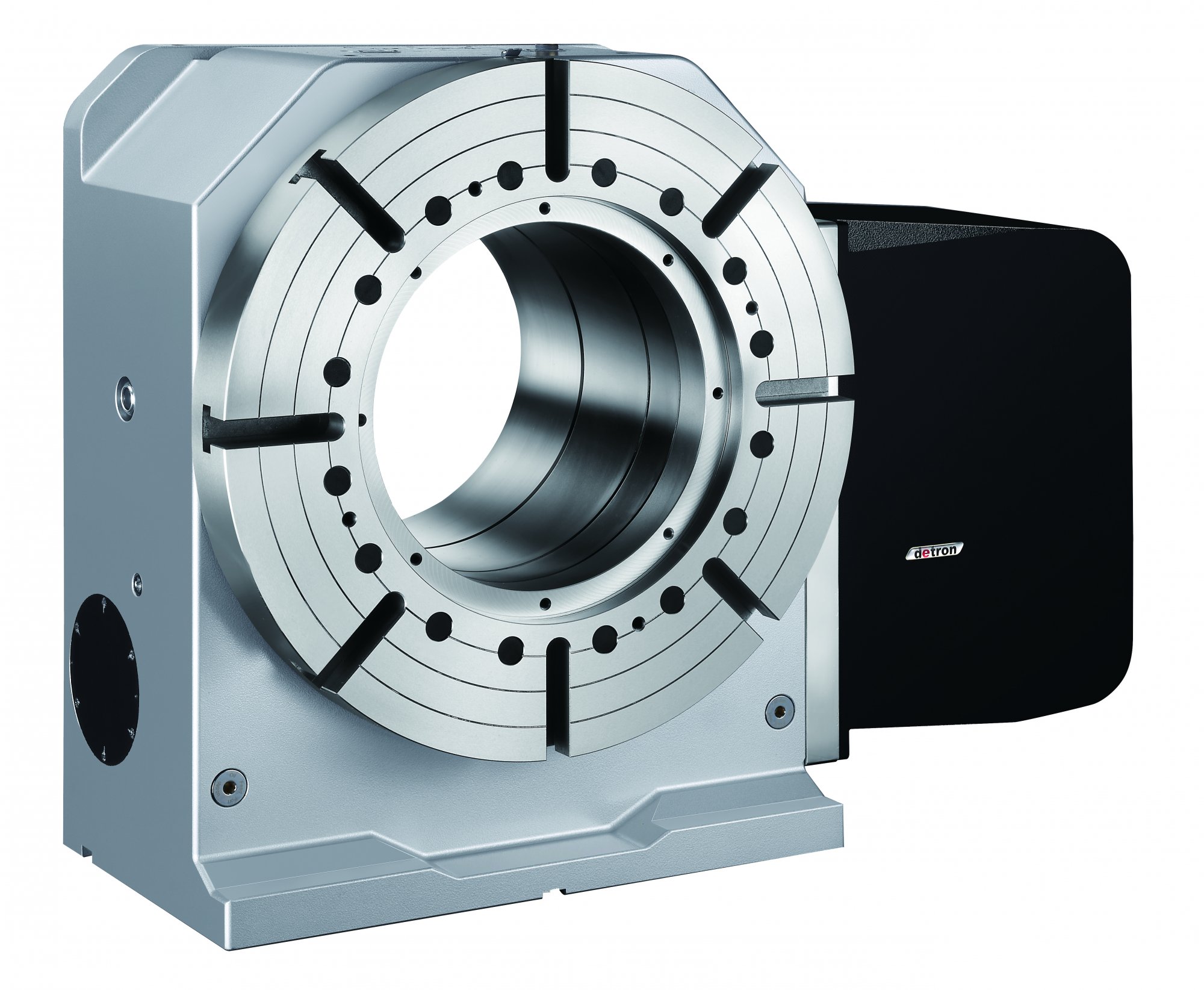

Поворотный стол Detron GXA-500H
Получить предложение
1. Рабочий стол
Преимущества системы позиционирования:
Высокая точность при установке зажима в центральном отверстии рабочего стола.
Отверстие большого диаметра позволяет устанавливать многопотоковый маслораспределитель.
2. Система тормозных барабанных дисков
При высоком давлении гидравлической системы отсутствует утечки масла из тормозной системы, что обеспечивает увеличенный крутящий момент при зажиме.
Термическая обработка и шлифовка тормозного диска обеспечивают высокую износостойкость и высокую степень твердости. Так же все вышеуказанное обеспечивает большую силу зажима.
Тормозной диск имеет точную округлую и цилиндрическую форму, что позволяет минимизировать смещение вращающегося центра и ошибки позиционирования при торможении
3. Шпиндельный узел
Размер роликов увеличен на 20-30%
Размер направляющей качения увеличен на 70-80%
Данные направляющие значительно толще, чем направляющие прочих производителей, жесткость в тяжелых режимах обработки значительно выше.
Минимальное количество составных узлов в механизме обеспечивает минимальные отклонения при сборке узла, высокую точность индексации и повторяемость.
4. Червячный вал/Червячное колесо
Поворотный стол производства Detron походит для работы в тяжелых режимах за счет двухнаправляющего червячного винта и увеличенной глубины зубьев.
Червячный вал вращается при помощи специально сконструированного механизма Detron, который состоит из радиальных подшипников типа RN и фланца, установленного между втулкой и гайкой. Отверстие втулки в данной конструкции является высокопрочной и не подвержено износу. Результат - увеличенная концентричность червячного вала и высокая точность позиционирования.
Червячный вал устанавливается в нижнюю часть поворотного стола и полностью погружен в масло, что обеспечивает полную смазку механизма и увеличенный срок службы.
5. Водонепроницаемая конструкция
Электронные узлы защищены герметичным кожухом, О- образное кольцо предотвращает попадания жидкости СОЖ к двигателю.
ХАРАКТЕРИСТИКИ
|
Параметр |
Ед. измерения |
GXA-500H |
||
|
Диаметр рабочего стола |
мм |
Ø500 |
||
|
Диаметр центрального отверстия |
мм |
Ø305H7 |
||
|
Диаметр сквозного отверстия |
мм |
Ø265 |
||
|
Высота центра |
По вертикали |
мм |
350 |
|
|
Высота стола |
По горизонтали |
мм |
280 |
|
|
По вертикали (Прим. 1) |
мм |
600 |
||
|
Ширина T-образного паза |
мм |
18H7 |
||
|
Ширина направляющего сухаря |
мм |
18 |
||
|
Способ зажима / давление |
МПа |
Гидравлический / 5 |
||
|
Усилие зажима |
Нм |
5700 |
||
|
Тип серводвигателя (Прим. 2) |
FANUC |
|
α12iF/β22 is |
|
|
MITSUBISHI |
|
HF204 |
||
|
SIEMENS |
|
1FK7083 |
||
|
HEIDENHAIN |
|
QSY155B |
||
|
YASKAWA |
|
SGMGV30A |
||
|
Передаточное число привода |
|
1/180 |
||
|
Максимальная скорость вращения |
мин-1 |
11.1 |
||
|
Допустимая нагрузка |
кг．м2 |
25 |
||
|
Минимальный угол поворота |
град. |
0.001 |
||
|
Точность позиционирования (E+/E-) |
с |
15 |
||
|
Повторяемость (R+/R-) |
с |
6 |
||
|
Вес стола (без серводвигателя) |
кг |
396 |
||
|
Допустимая нагрузка |
По вертикали |
кг |
450 |
|
|
По горизонтали |
кг |
800 |
||
|
На заднюю бабку |
кг |
800 |
||
|
Допустимая нагрузка при зажиме |
|
Н |
45000 |
|
|
|
Нм |
8300 |
||
|
|
Нм |
5700 |
||
|
Крутящий момент при резке |
|
Нм |
2500 |
|
* Возможно изменение ширины ползуна под размер паза Вашего стола при поставке под заказ
