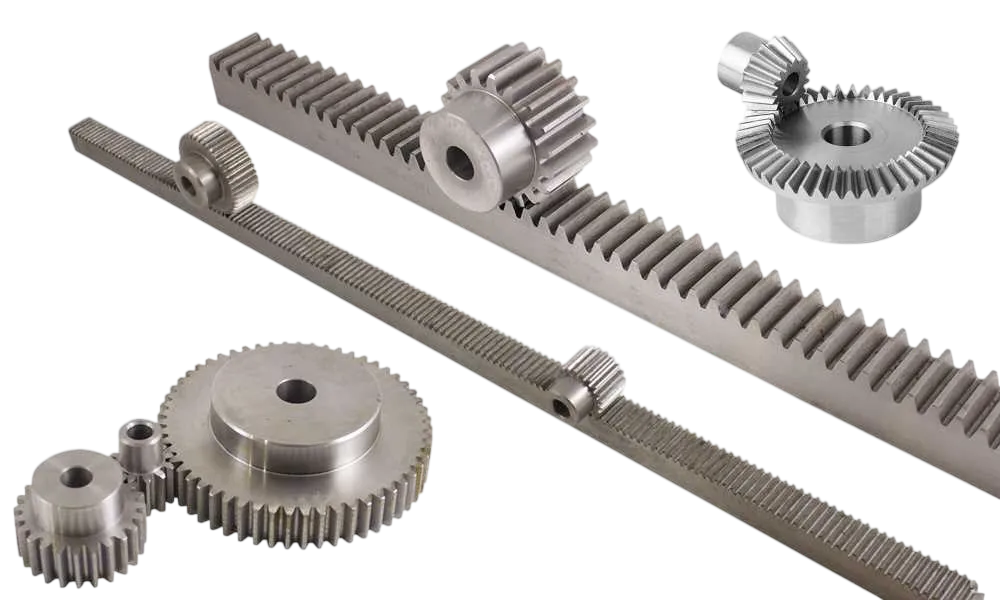

Зубчатые рейки и шестерни
Реечные передачи для перемещения осей станков и оборудования с большим ходом: зубчатые рейки с прямым и косым зубом, а также шестерни (зубчатые колёса) к ним. Преобразуют вращение в линейное движение на больших длинах. Подбираем в паре по модулю, углу профиля, типу зуба и классу точности.
- Прямой и косой зуб, разные модули
- Перемещение осей с большим ходом
- Подбор по модулю, углу профиля и точности
Прямой · косой зуб
Каталог реек и шестерён
Рейку и шестерню подбирают в паре по модулю и типу зуба
Как устроена реечная передача
Шестерня катится по неподвижной рейке и превращает вращение в линейное перемещение оси
Модуль и угол профиля у шестерни и рейки должны совпадать — иначе зубья не войдут в зацепление. Шаг зубьев связан с модулем: p = π·m.
Как подобрать рейку и шестерню
На что обращает внимание инженер при выборе типа и типоразмера
Модуль зуба
Главный параметр: модуль рейки и шестерни должен совпадать. От него зависит размер зуба и передаваемая нагрузка.
Угол профиля
Угол зацепления рейки и шестерни тоже обязан совпадать. Стандарт — 20°, реже 14,5°. При равном модуле, но разном угле пара не зацепится.
Тип зуба
Прямой — проще и дешевле; косой — плавнее, тише и выше нагрузочная способность, но даёт осевую силу на валу.
Твёрдость зуба
Сырой зуб — для лёгких режимов; ТВЧ-закалка (≈45–55 HRC) и закалка со шлифовкой (до ≈60 HRC) — под нагрузку и ресурс. Есть нержавеющее исполнение.
Длина хода
Рейки стыкуют торец в торец, набирая нужную длину перемещения оси — ход не ограничен, как у винта.
Класс точности
Допуски на шаг и профиль зуба по DIN 3962 / ISO 1328: экономичные фрезерованные (Q10–Q12) и прецизионные шлифованные (Q6–Q8) для точного позиционирования.
| Тип зуба | Нагрузка | Плавность/шум | Осевая сила на валу | Цена | Когда выбирать |
|---|---|---|---|---|---|
| Прямой зуб | Средняя | Громче | Нет | Низкая | Типовые задачи, экономичные узлы |
| Косой зуб | Высокая | Тише | Есть — нужны упорные опоры | Средняя | Плавный ход, высокие нагрузки и скорости |
Таблица носит ориентировочный характер; точный подбор выполняется по модулю, углу профиля, нагрузке и длине хода.
Привод и точность позиционирования
Что учитывают, когда рейка работает в приводе оси ЧПУ
Планетарный редуктор
Рейку обычно крутят не напрямую: серводвигатель → планетарный редуктор → шестерня → рейка. Редуктор поднимает момент и убирает лишнюю скорость.
Устранение люфта
Для точных порталов применяют преднатяг: две ведущие шестерни (dual-pinion) или разрезную шестерню — так получают практически нулевой люфт в зацеплении.
Боковой зазор
Зазор в зацеплении регулируют поджатием шестерни к рейке. Слишком плотно — нагрев и износ, слишком свободно — люфт и удары. Выставляют по рекомендации производителя.
Типоразмеры реек и расчёт передачи
Ориентировочные типоразмеры и быстрая оценка тягового усилия
| Модуль | Шаг p = π·m, мм | Типовое сечение h×b, мм | Длина, мм | Тип зуба |
|---|---|---|---|---|
| m1 | 3,14 | 15×15 | 500 / 1000 | прямой |
| m1,5 | 4,71 | 15×15 / 20×20 | 1000 / 2000 | прямой / косой |
| m2 | 6,28 | 20×20 / 25×25 | 1000 / 2000 | прямой / косой |
| m2,5 | 7,85 | 25×25 | 1000 / 2000 | прямой / косой |
| m3 | 9,42 | 30×30 | 1000 / 2000 | прямой / косой |
| m4 | 12,57 | 40×40 | 1000 / 2000 | прямой / косой |
Значения ориентировочные: сечение и длина зависят от производителя и исполнения. Точный типоразмер подбираем по чертежу.
Калькулятор тягового усилия
Оцените усилие и перемещение реечной передачи по параметрам шестерни. Введите модуль, число зубьев и крутящий момент на шестерне.
Расчёт ориентировочный, без КПД редуктора, запаса и потерь. Для рабочего проекта усилие берут с коэффициентом запаса. Поможем с точным подбором привода.
Почему работают с нами
Полный цикл поставки оборудования — от подбора по чертежу до отгрузки с гарантией 12 месяцев и логистикой до площадки заказчика.
Запросить предложениеДоставка
Доставка оборудования осуществляется до площадки заказчика с оказанием всего спектра логистических услуг.
Оперативность
Обладая большим опытом поставок оборудования, мы помогаем заказчику решать задачи в кратчайшие сроки.
По вашим требованиям
При выполнении заказов мы стремимся максимально качественно исполнить требования заказчика.
Сжатые сроки поставок
Оборудование поставляется из Москвы и Европы, что существенно снижает сроки поставок.
Строгий контроль
Перед отгрузкой оборудование проходит всестороннее тестирование и поставляется с гарантией 12 месяцев.
Как заказать рейку и шестерню
От заявки до отгрузки — без лишних шагов
Подбираем
Инженер подбирает точный аналог и рассчитывает стоимость.
Контролируем
Проверяем геометрию, класс точности и твёрдость зуба перед отгрузкой.
Доставляем
Отгрузка в сжатые сроки и с гарантией 12 месяцев.
Частые вопросы о рейках и шестернях
Зубчатые рейки и шестерни
Зубчатые рейки и шестерни образуют реечную передачу, которая преобразует вращение в линейное перемещение. В каталоге — рейки с прямым и косым зубом и шестерни (зубчатые колёса) к ним. Главное преимущество передачи — большой ход, не ограниченный длиной винта.
Главные параметры — модуль и угол профиля зуба, которые должны совпадать у рейки и шестерни. Прямозубые рейки проще и дешевле, косозубые работают плавнее и тише и передают большую нагрузку, но создают осевую силу на валу шестерни. Зуб бывает сырым или закалённым (ТВЧ, шлифовка), рейки стыкуют торец в торец для набора длины хода, а класс точности по DIN 3962 / ISO 1328 задаёт допуски на шаг и профиль.
Рейки и шестерни применяют на крупных порталах, длинных осях станков, в подъёмном и транспортном оборудовании. В приводе оси рейку обычно вращают через планетарный редуктор, а для точного позиционирования применяют преднатяг (dual-pinion). Подбор идёт по модулю, углу профиля, типу зуба, классу точности, нагрузке и длине хода — рейку и шестерню берут в паре. Поможем подобрать комплект под вашу задачу. Поставка с доставкой по России.
Зубчатые рейки и шестерни для станков с ЧПУ
Зубчатая рейка и шестерня образуют реечную передачу. Шестерня вращается и катится по рейке. Так вращательное движение превращается в поступательное. Это основа линейного перемещения на станках с ЧПУ.
Зубчато реечная передача проста и надёжна. Зубчато реечной передачи достаточно для больших усилий. Она передаёт большое усилие при высокой скорости. Реечная передача держит точность на длинных ходах. Поэтому её применяют на крупных порталах и в промышленном оборудовании.
Что такое зубчатая рейка
Зубчатая рейка — это планка с нарезанными зубьями. По сути это колесо с бесконечно большим радиусом. Профиль зуба совпадает с профилем шестерни. Рейки изготавливаются по модулю и классу точности.
Модуль задаёт размер зуба и шаг зацепления. Чем больше модуль, тем крупнее зуб и выше нагрузка. Рейки выпускают модуль 1, 1,5, 2, 3 и выше. Рейку и шестерню всегда подбирают одного модуля. Маркировка «рейка зубчатая модуль» указывает шаг зацепления. Параметр «зубчатая модуль» определяет размер зуба. По графе «рейки модуль» подбирают пару под передачу.
Длина рейки бывает 500, 1000 и 2000 мм. Рейки стыкуют торец в торец для большого хода. При стыковке важно выдержать шаг зубьев. Тогда шестерня проходит стык без удара.
Прямой и косой зуб
Рейка зубчатая прямозубая — самый распространённый тип. Зубья расположены поперёк рейки. Прямозубая зубчатая рейка проста в производстве и монтаже. Её берут для большинства задач перемещения. Рейка прямозубая выпускается в стандартных сечениях. Например, прямозубая 15x15 L 2000 для лёгких порталов.
Рейка косозубая имеет наклонные зубья. Зубчатая рейка косозубая работает плавнее и тише. Косой зуб входит в зацепление постепенно. Это снижает шум и повышает плавность хода.
Прямозубая передача дешевле и проще. Косозубая передача тише и держит большую нагрузку. Выбор зависит от требований к шуму и плавности. Для точных порталов чаще берут косой зуб.
Размеры профильных реек
Рейки выпускают стандартного сечения профиля. Распространённые размеры приведены ниже. По ним удобно подобрать рейку под раму станка. Длина указывается отдельно от сечения.
| Сечение | Исполнение | Длина |
|---|---|---|
| Зубчатая прямозубая 15x15 | Рейка зубчатая прямозубая 15x15 | L 2000 |
| Зубчатая прямозубая 17x17 | Рейка зубчатая прямозубая 17x17 | L 1000 / 2000 |
| Зубчатая прямозубая 20x20 | Рейка зубчатая прямозубая 20x20 | L 1000 / 2000 |
| Зубчатая прямозубая 25x25 | Рейка зубчатая прямозубая 25x25 | L 1000 / 2000 |
| Зубчатая прямозубая 30x30 | Рейка зубчатая прямозубая 30x30 | L 1000 / 2000 |
| Зубчатая прямозубая 40x40 | Рейка зубчатая прямозубая 40x40 | L 1000 / 2000 |
Рейка зубчатая по модулю подбирается под шестерню. Например, прямозубая 30x30 L 1000 или прямозубая 30x30 L 2000. Доступны также 15x15 L 2000 и 25x25 L 1000. Под заказ изготавливаются прямые и косые рейки нужной длины.
Шестерни и зубчатые колёса для реек
Шестерня — ведущее звено реечной передачи. Зубчатое колесо передаёт усилие на рейку. Шестерня бывает с прямым и косым зубом. Шестерня косозубая работает в паре с косой рейкой. Её подбирают под модуль и профиль рейки.
Зубчатая шестерня со ступицей удобна для посадки на вал. Шестерня со ступицей крепится через шпонку или зажим. Есть исполнения с отверстием под расточку. Это упрощает монтаж на привод.
Для повышенной нагрузки берут шестерню с калёным зубом. Каленым зубом достигается высокая износостойкость. Зубчатые колёса с закалкой служат дольше. Их применяют в нагруженных зубчатых передачах.
Материалы и точность
Рейки и шестерни делают из конструкционной стали. Для стойкости к коррозии подходит нержавеющая сталь. Для направляющих узлов применяют шлифовку полированных валов. Рабочие поверхности зубьев закаливают. Это повышает износостойкость и ресурс.
Класс точности определяет плавность и шум передачи. Точные рейки дают меньший люфт. Это важно для позиционирования на станках с ЧПУ. Точность согласуют с задачей и бюджетом. Для ответственных узлов берут прецизионные рейки. Они дают минимальный люфт и плавный ход. Это особенно важно на чистовых операциях и при высокой скорости перемещения.
Где применяются зубчатые рейки
Зубчато-реечная передача работает во многих механизмах. Она перемещает тяжёлые узлы на большие расстояния. Передача крутящего момента идёт через зацепление. Это надёжное и простое решение.
- Порталы фрезерных, лазерных и плазменных станков с ЧПУ.
- Системы линейного перемещения и линейные модули.
- Приводы ворот, конвейеров и подъёмных механизмов.
- Промышленное оборудование и автоматические линии.
Рейка хорошо работает на длинных ходах. Там, где ШВП слишком длинный, выбирают рейку. Она дешевле на большой длине перемещения. Поэтому рейки ставят на крупные станки.
Сопутствующие комплектующие
Реечная передача работает в составе привода. К ней подбирают сопутствующие узлы и комплектующие. Это направляющие, опоры, крепления и смазка. Комплект подбирают под нагрузку и ход.
- Профильные направляющие, профильные рельсы и каретки.
- Алюминиевый профиль и направляющие профиль для рам.
- Системы линейного перемещения и линейные модули.
- Зубчатые шкивы и шкивы зубчатые для ремённого привода.
- Шкивы клиновые и ремни клиновые разных профилей.
- Приводные элементы и упругие элементы передачи.
- Подшипники роликовые и радиально упорные, втулки скольжения и втулки тапербуш.
- Редукторы, преобразователи частоты и шаговые двигатели.
- Роликовые подшипники и радиально упорные опоры.
- Муфты серии и обгонные муфты серии разных типоразмеров.
- Муфты кулачковые и кулачковые муфты для валов.
В каталоге также есть звёздочки со ступицей и натяжители цепей. Доступны опорно поворотные устройства и виброопоры цилиндрические. Опорно поворотные узлы нужны для вращения платформ. Для пневматики — фитинги соединительные и переходники. Доступны звёздочки под втулку и чугунные звёздочки. Есть опоры винтов и разъёмные корпуса подшипников. Виброизоляторы серии гасят вибрацию привода. Менеджер поможет собрать комплект под задачу.
Для пневмосистем предлагаем соединители пневмотрубок и фитинги переходники. Есть фитинги соединительные для пневмотрубок и угловые для пневмотрубок. Соединительные для пневмотрубок идут с наружной резьбой и внутренней резьбой. Также доступны рукава высокого давления и соединение для воды.
В ассортименте — шарнирный наконечник, приборы для измерения и системы предотвращения перегруза. Это расширяет возможности привода. Все позиции подбираются под задачу. Уточните параметры у менеджера.
Как подобрать рейку и шестерню
Подбор начинают с модуля передачи. Модуль рейки и шестерни должен совпадать. Иначе зубья не войдут в зацепление. Это первое правило реечной передачи.
Дальше выбирают тип зуба — прямой или косой. Прямой проще и дешевле. Косой тише и держит большую нагрузку. Выбор зависит от требований к шуму и плавности хода.
Затем считают усилие и скорость перемещения. От них зависит модуль и материал зуба. Для тяжёлых режимов берут калёный зуб. Время работы под нагрузкой определяет ресурс пары.
В конце подбирают длину рейки и число зубьев шестерни. Длинный ход набирают стыковкой реек. Число зубьев шестерни задаёт скорость на оборот. Все параметры согласуют между собой.
Монтаж реечной передачи
Рейку крепят к жёсткому основанию станка. Важно выдержать прямолинейность по всей длине. Шестерню сажают на вал привода через ступицу. Зазор в зацеплении регулируют поджатием.
Правильный боковой зазор снижает износ и шум. Слишком плотное зацепление греет зубья. Слишком свободное даёт люфт и удары. Зазор выставляют по рекомендации производителя.
При стыковке реек контролируют шаг на стыке. Шестерня должна проходить стык плавно. Смазка зубьев продлевает срок службы передачи. Регулярное обслуживание сохраняет точность.
Преимущества реечной передачи
Реечная передача проста и ремонтопригодна. Она работает на любой длине хода. Усилие передаётся напрямую через зубья. КПД передачи высокий и стабильный.
- Большой ход без удорожания, в отличие от ШВП.
- Высокая жёсткость и нагрузочная способность.
- Простая стыковка реек для длинных порталов.
- Лёгкий ремонт и замена изношенных деталей.
Рейка дешевле винтовой пары на большой длине. Она не провисает при правильной опоре. Поэтому реечную передачу выбирают на крупные станки. Это проверенное и экономичное решение.
Ассортимент и сопутствующие решения
В каталоге представлена широкая линейка приводных компонентов. Зубчатые рейки и шестерни широко применяются в станках. Рядом доступны другие готовые узлы и аксессуары. Это помогает собрать привод целиком у одного поставщика.
Подшипники представлены разными типами под нагрузку. Это шариковые и роликовые, конические и однорядные. Есть прецизионные модели для высокой точности. Они работают в опорах валов и шестерён.
- Зубчатые и червячные передачи, зубчатые колёса.
- Цепные передачи, звёздочки и натяжители.
- Гайки, винты, пластины и зажимные элементы.
- Фланцевые узлы и крепления с фланцем.
- Фильтры, механические узлы и режущий инструмент.
Каждый товар имеет понятные технические характеристики. По ним легко найти и сравнить модели. Информация о товаре включает модуль, размер и материал. Это упрощает выбор под конкретную задачу.
Надёжность узлов подтверждена применением в промышленности. Мы работаем с проверенными брендами. Каждый бренд проходит контроль качества. Так обеспечивается стабильный уровень изделий.
Представленная линейка закрывает разные уровни задач. От лёгких порталов до тяжёлого оборудования. Электродвигатели и приводы подбираются отдельно. Менеджер поможет с техническим подбором комплекта.
Вопрос — ответ
Чем рейка лучше ШВП на большом ходу? Рейка не провисает и не имеет предела по длине. Её просто стыкуют до нужного размера. На длинных порталах это дешевле винтовой пары.
Можно ли ставить прямую шестерню на косую рейку? Нет, профиль и угол зуба должны совпадать. Прямая шестерня используется с прямой рейкой. Косая — с косой. Это правило зацепления.
Нужна ли смазка зубьям? Да, смазка снижает износ и шум. Её наносят на рабочие поверхности зубьев. Регулярное техническое обслуживание продлевает ресурс. Так передача дольше держит точность.
Купить зубчатые рейки и шестерни в АПЕКС ЭКВИП
Компания предлагает купить зубчатые рейки и шестерни под любые задачи. Под заказ доступны рейки прямого и косого зуба. Возможна поставка реек, шестерён и комплектующих. Доставка по всей России, отгрузка из Москвы.
Наши специалисты помогут подобрать рейку и шестерню по модулю. Достаточно оставить заявку или заказать звонок. Менеджер свяжется с вами и уточнит параметры. Подберём пару рейка-шестерня под ваш станок.
Цена зависит от модуля, длины и материала. Возможна оплата удобным способом и гарантия 12 месяцев на изделия. Оформите заказ через корзину или свяжитесь с менеджером. Поможем выбрать рейку, шестерню и сопутствующие узлы.
